【MINI】CMA-83LN+宽带低噪声MMIC放大器中文资料

2024/9/20 11:58:34
浏览次数: 10

CMA-83LN+是一款基于PHEMT的宽带低噪声MMIC放大器，具有低噪声、高IP3和宽带平坦增益的独特组合，使其成为灵敏、高动态范围接收器应用的理想选择。该设计在单个5V或6V电源上运行，与50很好地匹配，并采用微小、低剖面的封装（0.12 x 0.12 x 0.045“），可适应密集的电路板布局。放大器与多层集成LTCC基板结合，然后在受控的氮气气氛下用镀金盖、共晶Au-Sn焊料和Ni-Pd-Au端接完成密封。CMA系列放大器能够满足MIL对总泄漏、精细泄漏、热冲击、振动、加速、机械冲击和HTOL的要求。如果需要，可以进行测试。

【MINI】CMA-83LN+宽带低噪声MMIC放大器中文资料

特性

•陶瓷，密封，高可靠性

•低调外壳，0.045英寸高

•低噪声系数，2 GHz时为1.3 dB

•高IP3，典型值为30dBm。2 GHz

•高磅，P1dB 20.3 dBm典型值。2 GHz和6V

•出色的增益平坦度，在0.5至7 GHz和6V范围内为±1.2 dB

应用

•高可靠性系统

•国防和航空航天

•WiFi

•无线局域网

•UMTS

•LTE

•WiMAX

•S波段雷达

•C波段卫星通信

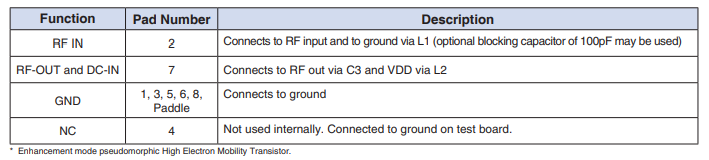

简化原理图和焊盘描述

【MINI】CMA-83LN+宽带低噪声MMIC放大器中文资料

【MINI】CMA-83LN+宽带低噪声MMIC放大器中文资料

【MINI】CMA-83LN+宽带低噪声MMIC放大器中文资料

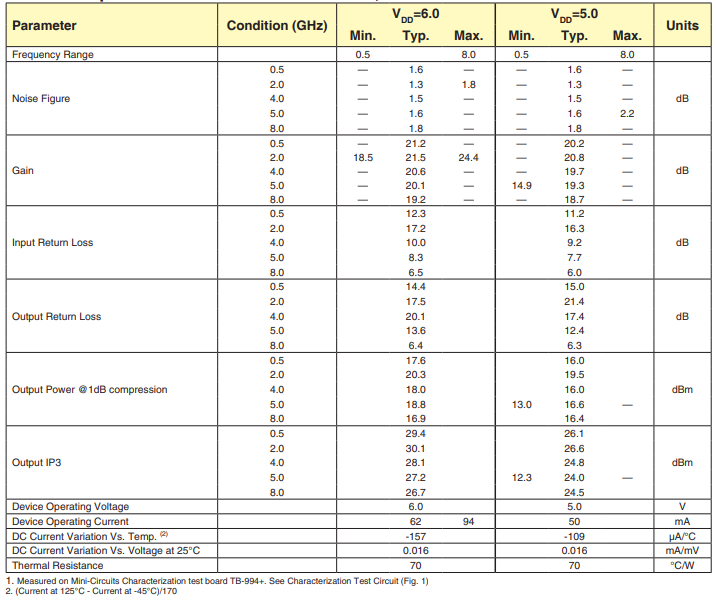

除非另有说明，否则在25°C和5V/6V下的电气规格

【MINI】CMA-83LN+宽带低噪声MMIC放大器中文资料

点击购买：CMA-83LN+
在线留言询价
