【Qorvo】QPM0106高功率放大器中文资料

2024/9/20 13:52:05
浏览次数: 6

Qorvo的QPM0106是一款封装的高功率放大器，采用Qorvo生产的0.25 um GaN on SiC工艺制造。QPM0106的工作频率为1.0-6.0 GHz，提供45.4 dBm（35 W）的饱和输出功率，22.4 dB的大信号增益和41%的功率附加效率。QPM0106采用10引线15.24 x 15.24 mm螺栓固定封装，带有纯铜底座，可实现卓越的热管理。两个射频端口都是内部直流阻断的，匹配到50欧姆，实现了简单的系统集成。QPM0106非常适合商用和军用电子战和雷达系统、通信系统和测试仪器。符合RoHS标准。

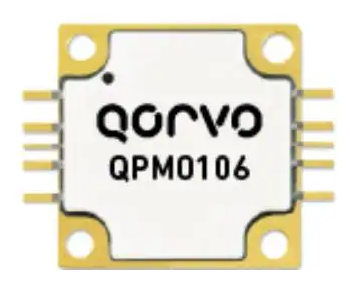

【Qorvo】QPM0106高功率放大器中文资料

特性

•频率范围：1-6GHz

•PSAT：45.4 dBm（PIN=23 dBm）

•PAE:41%（PIN=23 dBm）

•功率增益：22.4 dB（PIN=23 dBm）

•小信号增益：30.2 dB

•偏压：VD=24 V，IDQ=2044 mA

•包装尺寸：15.24 x 15.24 x 3.51毫米

应用

•电子战

•雷达

•测试仪器

•通讯

点击购买：QPM0106
