【Qorvo】QPL7420TR7单端射频放大器IC中文资料

2024/9/20 14:15:25
浏览次数: 5

QPL7420是一款GaAs pHEMT单端射频放大器IC，具有20 dB的平坦增益和低噪声。该IC设计用于支持5至1800 MHz的HFC和光纤到户（FTTH）应用，使用3 V至8 V的单电源。QPL7420在3x3 QFN封装中提供低噪声和失真以及高增益，便于在75ΩCATV和卫星应用的机顶盒和基础设施项目中进行布局和设计。

【Qorvo】QPL7420TR7单端射频放大器IC中文资料

特性

•5 MHz至1800 MHz操作

•3 V至8 V操作

•增益；20 dB典型值

•噪声系数；850 MHz时的典型值为1.1 dB

•使用外部电阻器的可调偏压

•3x3 QFN封装

应用

•FTTH GPON和GEPON

•头端CMTS设备

•光学节点

•卫星低噪声放大器

•有线调制解调器和机顶盒

功能框图

【Qorvo】QPL7420TR7单端射频放大器IC中文资料

典型应用示意图，47–1800 MHz

【Qorvo】QPL7420TR7单端射频放大器IC中文资料

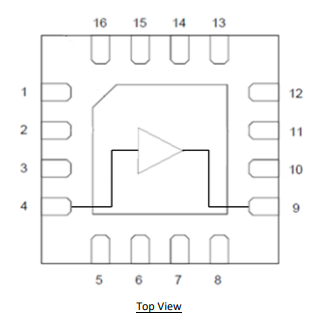

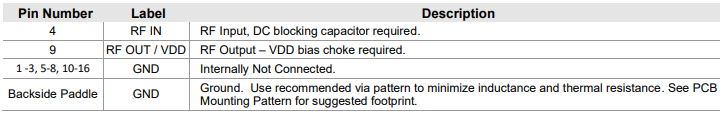

引脚配置和说明

【Qorvo】QPL7420TR7单端射频放大器IC中文资料

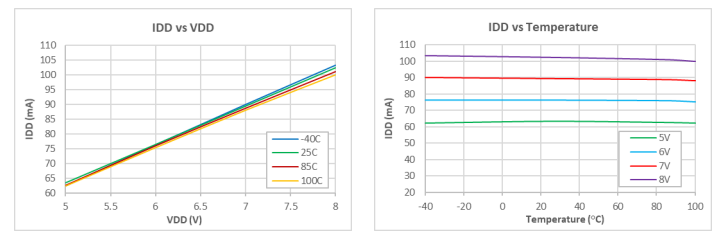

【Qorvo】QPL7420TR7单端射频放大器IC中文资料
