【Qorvo】QPB9378TR13射频前端模块中文资料

2024/9/20 14:33:32

浏览次数: 6

QPB9378是一款针对5G TDD基站的高度集成的射频前端模块。该模块在双通道配置中集成了两级LNA和高功率SPDT开关。它具有第二级LNA，具有旁路功能和LNA在发射模式下的断电模式。

QPB9378可以在2.3-5.0 GHz范围内运行。它在3.6 GHz下提供1.25 dB的噪声系数和33.5dB的增益，用于接收模式下的操作，在发射模式下提供0.5 dB的插入损耗。开关支持高达20W平均功率的输入RF功率信号，假设为9dB标准杆数。

QPB9378采用符合RoHS标准的紧凑型6 x 6 mm表面贴装无引线封装。开关LNA模块针对配置用于基于5G TDD的MIMO架构的无线基础设施应用。

特性

•2.3-5.0 GHz频率范围

•双通道

•第二个LNA具有旁路模式

•20 W平均功率处理（Tx模式）

•33.5 dB增益（Rx模式，高增益状态）

•14.5 dB增益（Rx模式，低增益状态）

•+33 dBm OIP3（Rx模式，高增益状态）

•+34.5 dBm OIP3（Rx模式，低增益状态）

•1.25 dB噪声系数（Rx模式）

•0.5 dB插入损耗（Tx模式）

•紧凑的包装尺寸，6 x 6毫米

应用

•5G m-MIMO

•无线基础设施

•小型基站

•基于TDD的架构

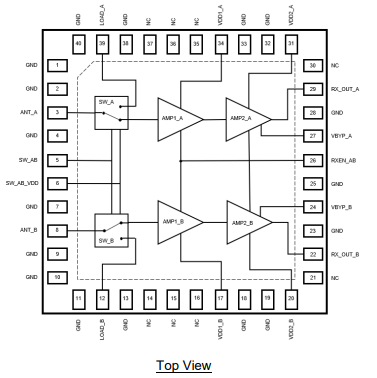

功能框图

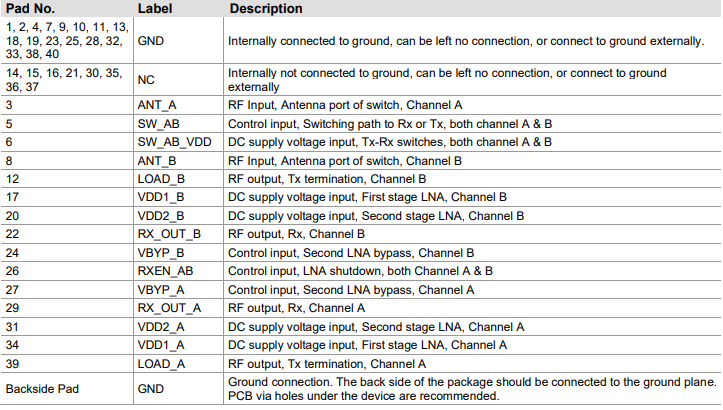

极板配置和说明
