【MINI】GP2Y1+合路器的中文资料

2024/9/23 11:09:34

浏览次数: 3

GP2Y1+是Mini-Circuits的一款合路器，其工作频率最小1550MHz，最大4400MHz，插入损耗最大1.9dB，0.118 X 0.118英寸，0.035英寸高，符合ROHS标准，外壳DQ1225，12针。

特征

•宽带，1550至4400 MHz

•出色的隔离性能，典型值为20 dB。

•出色的振幅不平衡，典型值为0.04 dB。

•相位不平衡良好，典型值为0.6度。

•尺寸小，0.118英寸x0.118英寸x0.035英寸

•高ESD水平

•可水洗

应用

•WCDMA

•DCS

•雷达

•导航

•仪器仪表

•Korea PCS

•WiMax

产品标记

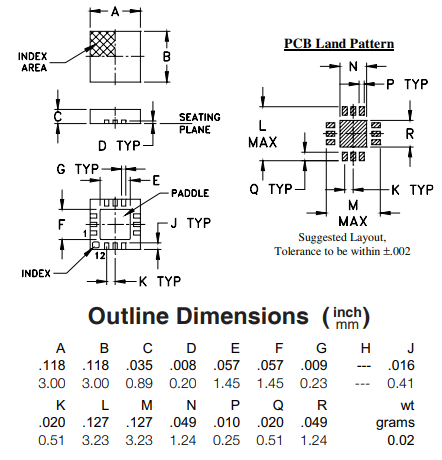

外形尺寸图

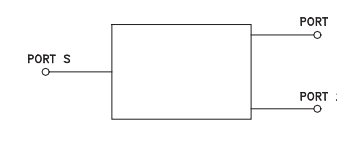

电气原理图

点击购买：GP2Y1+
