【MINI】PGA-103+宽带放大器中文资料

2024/9/24 10:27:45
浏览次数: 6

PGA-103+（符合RoHS标准）是一款采用E-PHEMT技术制造的宽带放大器，在宽频范围内提供极高的动态范围和低噪声系数。此外，PGA-103＋在宽频范围具有良好的输入和输出回波损耗，无需外部匹配元件，并表现出卓越的可靠性。它具有可重复的性能，并且封装在SOT-89封装中，具有非常好的热性能。

【MINI】PGA-103+宽带放大器中文资料

特性

5V/3V操作

高IP3，典型值为45 dBm。在2 GHz时，Vd=5V

低噪声系数，1 GHz时为0.6；2 GHz时为0.9 dB

增益，典型值11.0 dB。2 GHz

P1dB典型值为22.5 dBm。频率为2 GHz，Vd=5V

应用

基站基础设施

便携式无线

有线电视和DBS

MMDS和无线局域网

LTE

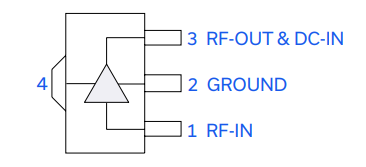

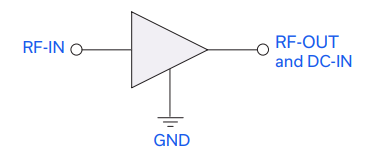

简化原理图和引脚描述

【MINI】PGA-103+宽带放大器中文资料

【MINI】PGA-103+宽带放大器中文资料

【MINI】PGA-103+宽带放大器中文资料

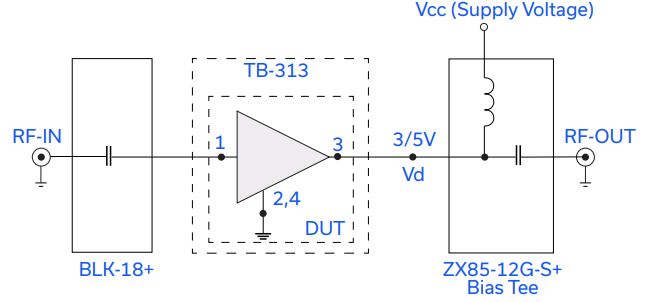

特性测试电路

【MINI】PGA-103+宽带放大器中文资料

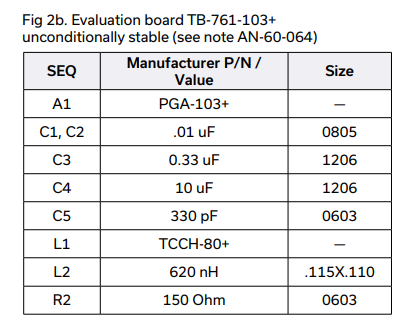

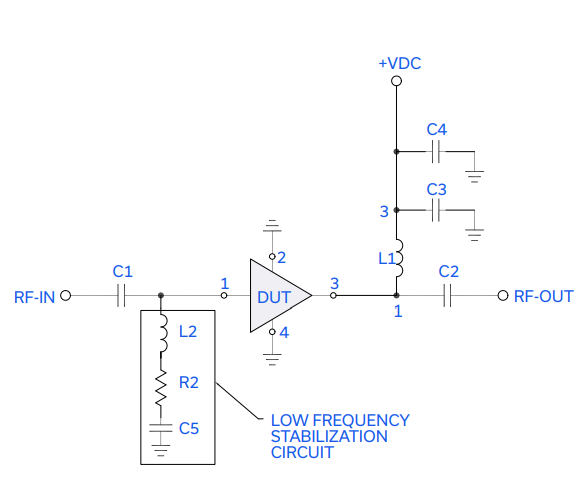

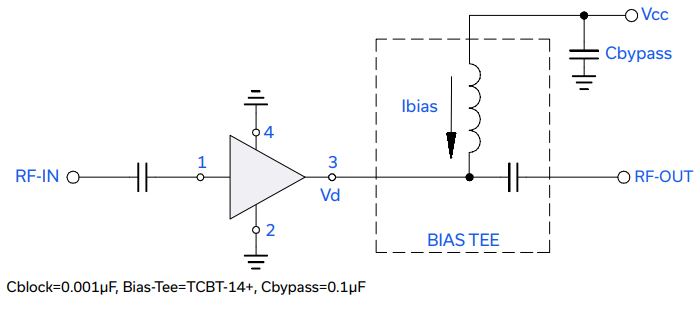

推荐应用电路

【MINI】PGA-103+宽带放大器中文资料

【MINI】PGA-103+宽带放大器中文资料

【MINI】PGA-103+宽带放大器中文资料

产品标记

【MINI】PGA-103+宽带放大器中文资料

点击购买：PGA-103+
