【MINI】GALI-39+高动态范围宽带放大器的中文资料

2024/9/24 10:48:15

浏览次数: 5

GALI-39+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它具有批次间可重复的性能，并封装在SOT-89封装中。它使用专利的瞬态保护达令顿配置，并使用InGaP HBT技术制造。Gali-39+设计坚固，适用于ESD和电源开启瞬态。

特性

•微型SOT-89封装

•频率范围，直流至7 GHz

•内部匹配50欧姆

•输出功率，典型值为10.5 dBm。

•散热性能极佳，金属底部外露

•可水洗

•低附加相位噪声，通常为-172 dBc/Hz@10 KHz偏移

应用

•蜂窝

•PCS

•通信接收器和发射器

•适用于低相位噪声应用

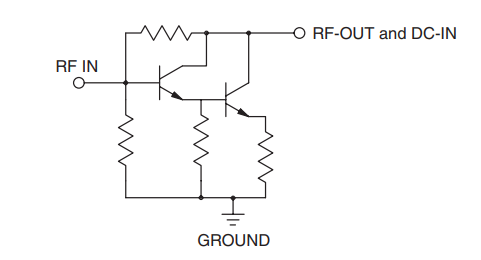

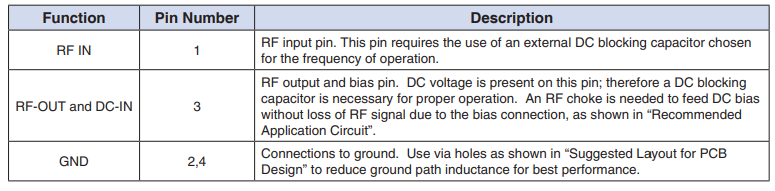

简化原理图和引脚描述

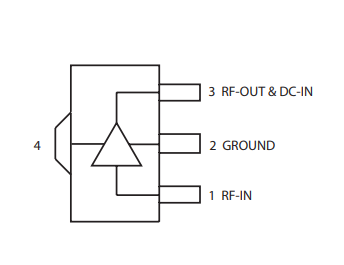

产品标记

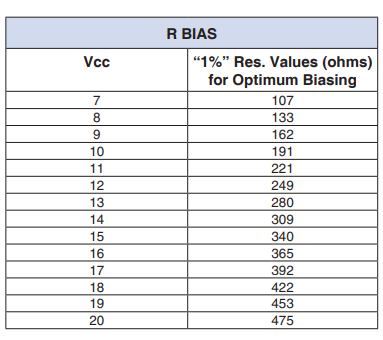

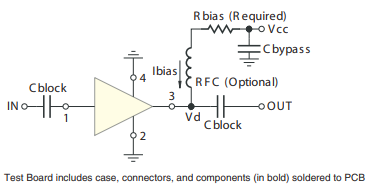

推荐应用电路

点击购买：GALI-39+
