【MINI】AD4PS-1+功分器芯片的中文资料

2024/9/24 11:20:23

浏览次数: 4

AD4PS-1+是MINI的一款功分器芯片，其工作频率最小1MHz，最大500MHz，最大1.8dB插入损耗，符合ROHS标准，外壳CJ725，8针。

特征

宽带，1至500 MHz

高隔离，典型值30dB。

输入端口匹配VSWR良好，典型值为1.12。

输出端口匹配VSWR良好，典型值为1.10。

尺寸小

应用

甚高频电视

飞机通信

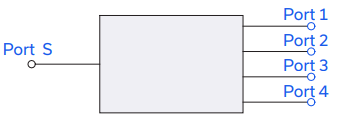

电气原理图

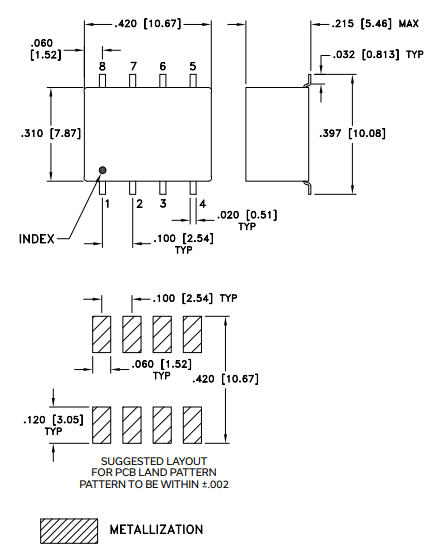

外形尺寸图

点击购买：AD4PS-1+
