【亚德诺】ADR3625高精度基准电压源中文资料

2024/9/24 11:59:43
浏览次数: 4

ADR3625为亚德诺低功耗、高精度基准电压源，最大温度系数为3 ppm/°C（B级），采用8引脚MSOP封装。ADR3625能够提供高达70mA的电流，是标准低压差(LDO)稳压器的理想替代器件。为实现高精度，在生产阶段利用ADI公司的专有DigiTrim®技术对输出电压和温度系数进行了调整。

【亚德诺】ADR3625高精度基准电压源中文资料

低热迟滞(7 ppm)和低长期漂移（160 ppm/3500小时）提高了系统在使用寿命期间的精度。运行时需要0.1μF的最小负载电容。ADR3625的工作温度范围为–40°C至+125°C。

特性

• 最高温度系数

• 3 ppm/°C（B 级）

• 6 ppm/°C（A 级）

• 输出电流容量（典型值）：70mA 拉电流/20mA 灌电流

• 低静态电流：65μA

• 低关断电流：1.5μA

• 输出电压噪声（0.1Hz 至 10Hz）：3 ppm p-p

应用

• 精密电源

• 便携式仪器仪表

• 过程发送器

• 远程传感器

• 医疗仪器

• 汽车电池监控器

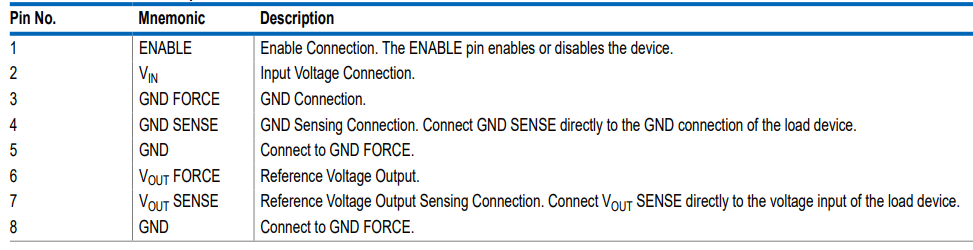

引脚配置和功能描述

【亚德诺】ADR3625高精度基准电压源中文资料

【亚德诺】ADR3625高精度基准电压源中文资料
