【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料

2024/9/25 11:52:21
浏览次数: 7

MAAL-011181-DIE是一款宽带分布式低噪声放大器，工作频率范围为9 kHz至20 GHz。该LNA具有典型的2.5 dB噪声系数、15 dB增益、29 dBm OIP3、19 dBm P1dB和21 dBm P3dB。只需要5V的单个偏置电源电压来偏置LNA。典型的电流消耗为125mA。

【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料

不需要外部匹配组件，但需要外部偏置组件。CBIAS1和CBIAS2需要用于低频操作的大型旁路电容器。射频输入端需要一个隔直电容器。应在射频输出引脚上添加射频扼流圈和隔直电容器，以偏置放大器。必须向VBIAS施加5V，而VDD可以变化。

MAAL-011181-DIE专为测试设备等宽带低噪声应用而设计。它可以作为裸模使用。该低噪声放大器也有5毫米、32引脚PQFN封装，零件号为MAAL-011181。

特性

·15 dB增益

·2.5 dB噪声系数

·29 dBm输出IP3

·5V排水电源

·符合RoHS标准

应用

•多市场

•ISM

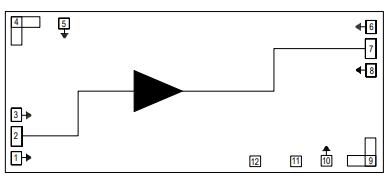

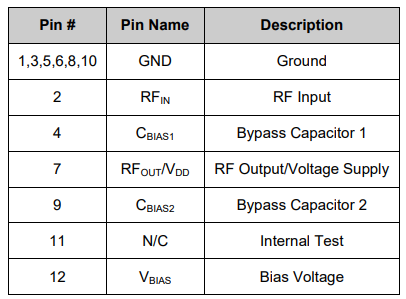

结构图

【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料

【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料

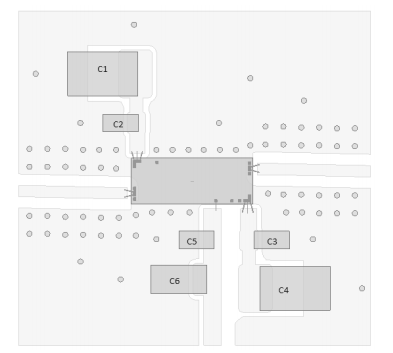

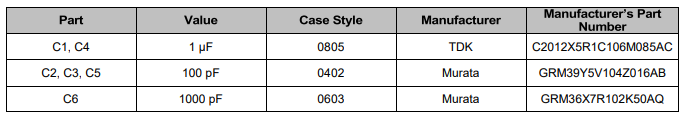

PCB布局

【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料

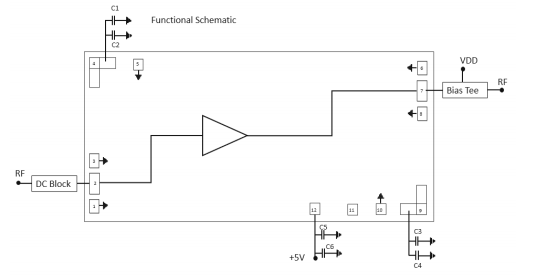

功能示意图

【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料

【MACOM】MAAL-011181-DIE宽带分布式低噪声放大器中文资料
