【Qorvo】QPF7250SR集成前端模块（iFEM）的中文资料

2024/9/26 11:30:02
浏览次数: 5

Qorvo®QPF7250是一个集成前端模块（iFEM），专为Wi-Fi 6（802.11ax）系统设计，将有源元件的优点与edgeBoost滤波器技术相结合。紧凑的外形和集成匹配最大限度地减少了应用程序中的布局面积，并大大减少了外部组件的数量。性能侧重于优化5V电源电压的PA，以节省功耗，同时在所有Wi-Fi信道1至11上保持最高的线性输出功率和前沿吞吐量，而无需降低发射功率以满足FCC监管限制。接收路径与最佳技术相匹配，通过在更广泛的条件下保持一致的噪声系数性能，最大限度地提高Rx灵敏度。QPF7250将2.4 GHz功率放大器（PA）、直流和射频功率检测器、FCC edgeBoost BAW滤波器、收发开关（SP2T）和可旁路低噪声放大器（LNA）集成到一个设备中。

【Qorvo】QPF7250SR集成前端模块（iFEM）的中文资料

特性

•POUT=+26 dBm FCC限制带宽合规性

•POUT=+19.5 dBm MCS11 HE20-43 dB动态EVM

•POUT=+17 dBm MCS11 HE80-43dB动态EVM

•POUT=+22 dBm MCS9 VHT20-35 dB动态EVM

•POUT=+23 dBm MCS7 HT20/40-30 dB动态EVM

•POUT=+26 dBm MCS0 HT20频谱掩模合规性

•针对+5 V操作进行了优化

•35 dB Tx增益

•2.6 dB噪声系数

•15.5 dB Rx增益和8.5 dB旁路损耗

•Rx路径上的60 dB 5 GHz抑制

•集成直流对数和射频功率检测器

应用

•接入点

•无线路由器

•住宅网关

•客户驻地设备

•物联网

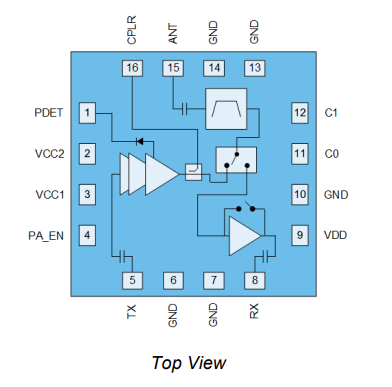

功能框图

【Qorvo】QPF7250SR集成前端模块（iFEM）的中文资料
