【Qorvo】QPF7552SR集成高功率前端模块（iFEM）的中文资料

2024/9/26 11:34:40
浏览次数: 4

Qorvo®QPF7552是一款专为Wi-Fi 6（802.11ax）系统设计的集成高功率前端模块（iFEM）。该iFEM集成了bandBoost技术，为需要在5GHz频带内同时在两个无线电中运行的Wi-Fi三频应用创建了一个更易于使用且极其紧凑的解决方案。小尺寸和集成匹配最大限度地减少了应用程序中的布局面积。性能侧重于优化5V电源电压的PA，同时提供宽范围的可选操作，在保持最高线性输出功率和前沿吞吐量的同时节省功耗。集成了Qorvo bandBoost技术，允许在UNII2c3中运行，同时将UNII1-2a中的带外功率降低到适合在同一板上使用的水平。接收路径与最佳技术相匹配，通过在更广泛的条件下保持一致的噪声系数性能，最大限度地提高Rx灵敏度。

【Qorvo】QPF7552SR集成高功率前端模块（iFEM）的中文资料

包括用于二次和三次谐波的集成管芯级滤波以及用于DBDC操作的2.4 GHz抑制。对于应用反馈，直流功率检测器是

集成在封装中，为来自传输路径的给定输出功率提供比例电压。QPF7552将5 GHz功率放大器（PA）、UNII2c3带升压BAW滤波器、单极双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到一个设备中。

特性

•POUT=+16dBm MCS11 HE160-43dB动态EVM

•POUT=+18dBm MCS11 HE80-43dB动态EVM

•POUT=+21dBm MCS9 VHT80/160-35dB动态EVM

•POUT=+25dBm MCS0 HT20频谱掩模合规性

•针对+5 V操作进行了优化

•31 dB Tx增益

•3.5 dB噪声系数

•12 dB Rx增益和10 dB旁路损耗

•Rx路径上的60 dB 2.4 GHz抑制

•集成直流电源检测器

应用

•接入点

•无线路由器

•住宅网关

•客户驻地设备

•物联网

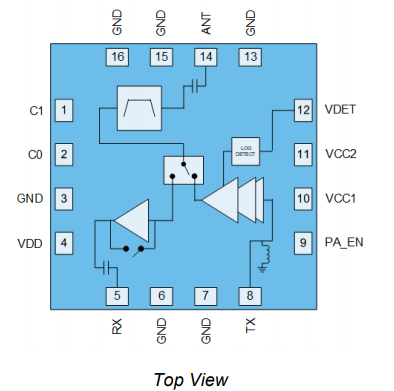

功能图

【Qorvo】QPF7552SR集成高功率前端模块（iFEM）的中文资料
