【Qorvo】QPF4209TR13集成前端模块的中文资料

2024/9/26 11:38:40

浏览次数: 6

Qorvo QPF4209是为Wi-Fi 7（802.11be）系统设计的集成前端模块（FEM）。小尺寸和集成匹配最大限度地减少了应用程序中的布局面积。

性能侧重于优化5V电源电压的PA，以最大限度地降低功耗，使使用数字预失真的系统能够实现RF链的最高线性输出功率和前沿吞吐量。

集成了一个具有RF输出的耦合器，用于DPD反馈训练。为了功率控制，提供了一个宽范围、恒斜率电压对数功率检测器用于应用反馈。

QPF4209将2.4 GHz功率放大器（PA）、单极双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到一个设备中。

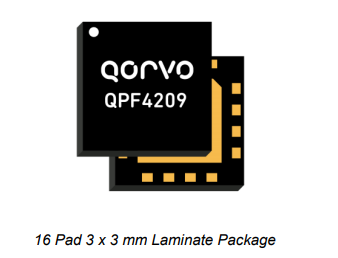

【Qorvo】QPF4209TR13集成前端模块的中文资料

特性

•PSAT=+32 dBm

•纠正了DEVM

•POUT=+20 dBm MCS13 EHT20-47 dB动态EVM

•POUT=+22 dBm MCS11 HE20-43 dB动态EVM

•POUT=+25 dBm MCS8 VHT20-35 dB动态EVM

•POUT=+26 dBm MCS7 HT20-30 dB动态EVM

•POUT=+28 dBm MCS0 HT20频谱掩模合规性

•直流功率=27 dBm时为1.5 W

•35 dB Tx增益

•1.7 dB噪声系数

•Rx路径上>15 dB 5-7 GHz抑制

•集成射频耦合器和直流对数功率检测器

应用

•接入点

•无线路由器

•住宅网关

•客户驻地设备

•物联网

功能框图
