【Qorvo】QPF4288ATR13集成前端模块（FEM）中文资料

2024/9/26 11:47:13
浏览次数: 8

Qorvo®QPF4288A是为Wi-Fi 6（802.11ax）系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配最大限度地减少了应用程序中的布局面积。性能的重点是优化PA的5V电源电压，在保持最高线性输出功率和前沿吞吐量的同时节省功耗。接收路径与最佳技术相匹配，通过在更广泛的条件下保持一致的噪声系数性能，最大限度地提高Rx灵敏度。包括用于二次和三次谐波的集成管芯级滤波以及用于DBDC操作的5 GHz抑制。具有来自定向耦合器的RF输出的RF功率检测器提供反馈。QPF4288A将2.4 GHz功率放大器（PA）、稳压器、单极双掷开关（SP2T）、可旁路低噪声放大器（LNA）和耦合器集成到一个设备中。

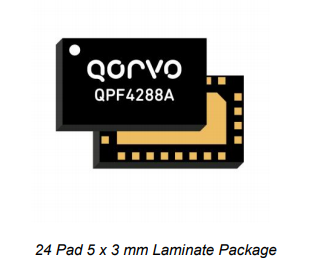

【Qorvo】QPF4288ATR13集成前端模块（FEM）中文资料

特性

•POUT=+22 dBm MCS11 HE40-43 dB动态EVM

•POUT=+24.5 dBm MCS8 VHT40-35 dB动态EVM

•POUT=+27 dBm MCS0 HT20频谱掩模合规性

•针对+5 V操作进行了优化

•33 dB Tx增益

•1.9 dB噪声系数

•14 dB Rx增益和5 dB旁路损耗

•Rx路径上的8 dB 5 GHz抑制

应用

•接入点

•无线路由器

•住宅网关

•客户驻地设备

•物联网

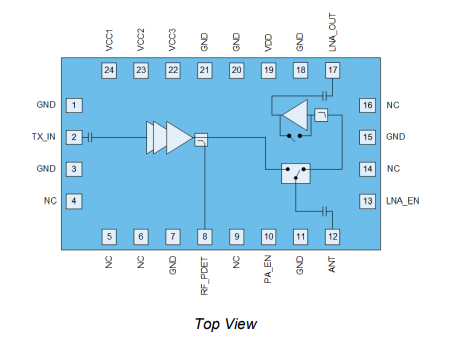

功能框图

【Qorvo】QPF4288ATR13集成前端模块（FEM）中文资料
