【Qorvo】QPF4528TR13-5K集成前端模块（FEM）中文资料

2024/9/26 11:50:30
浏览次数: 7

Qorvo®QPF4528是为Wi-Fi 802.11ax系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配最大限度地减少了应用程序中的布局面积。性能侧重于优化3.3 V电源电压的PA，以节省功耗，同时保持最高的线性输出功率和前沿吞吐量。接收路径与最佳技术相匹配，通过在更广泛的条件下保持一致的噪声系数性能，最大限度地提高Rx灵敏度。接收路径被固定，因此可以在最佳位置添加外部滤波。包括用于二次和三次谐波的集成管芯级滤波以及用于DBDC操作的2.4 GHz抑制。

【Qorvo】QPF4528TR13-5K集成前端模块（FEM）中文资料

功率检测有两种选择，一种是具有电压输出的直流功率检测器，另一种是来自定向耦合器的RF功率检测器。QPF4528将5 GHz功率放大器（PA）、稳压器、单极双掷开关（SP2T）、可旁路低噪声放大器（LNA）、耦合器和电压功率检测器集成到一个设备中。

特性

•POUT=+12.5 dBm MCS11 HE80-47 dB动态EVM

•POUT=+15 dBm MCS11 HE80-43 dB动态EVM

•POUT=+18 dBm MCS9 VHT80-35 dB动态EVM

•POUT=+21 dBm MCS0 HT20频谱掩模合规性

•针对+3.3 V操作进行了优化

•POUT+17dBm时功耗为0.5 W

•30 dB Tx增益

•2 dB噪声系数

•15 dB Rx增益和7 dB旁路损耗

•Rx路径上的35 dB 2.4 GHz抑制

•集成射频耦合器和直流功率检测器

应用

•接入点

•无线路由器

•客户设备

•客户驻地设备

•机顶盒

•物联网

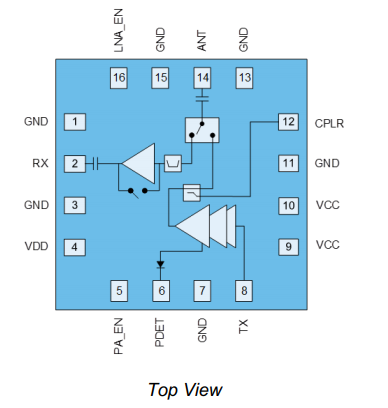

功能框图

【Qorvo】QPF4528TR13-5K集成前端模块（FEM）中文资料
