【MINI】TCM2-672AX+射频变压器的中文资料

2024/9/27 10:54:59
浏览次数: 4

Mini-Circuits的TCM2-672AX+是一种表面贴装传输线芯和线变压器，覆盖1500至6700 MHz的非常宽的频率范围。该变压器在其整个频率范围内具有低插入损耗和出色的平坦度。它实现了低相位和幅度不平衡以及出色的输入回波损耗性能。该装置采用6导联塑料基座上的芯线结构，带有镍上锡端接表面，尺寸为0.16 x0.15 x0.16“，可适应密集的电路板布局。它还采用了Mini-Circuits的顶帽”功能，可实现更快、更准确的拾取和放置组装，并便于目视检查。

【MINI】TCM2-672AX+射频变压器的中文资料

特性

宽带，1500至6700 MHz

平衡传输线

4 GHz时插入损耗低0.8 dB

扁平插入损耗，典型值为0.6 dB。

输入回波损耗良好，典型值为15dB。

低相位和振幅不平衡，6°，4 GHz时为0.8 dB

可水洗

应用

过程控制系统

宽带推挽放大器

蜂窝

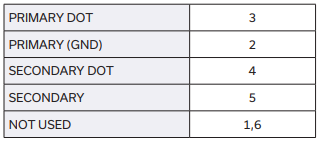

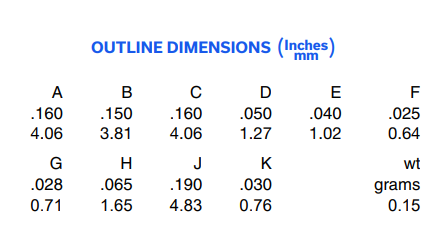

外观尺寸图

【MINI】TCM2-672AX+射频变压器的中文资料

【MINI】TCM2-672AX+射频变压器的中文资料

【MINI】TCM2-672AX+射频变压器的中文资料

点击购买：TCM2-672AX+
在线留言询价
