【MINI】ADTT4-1+射频变压器的中文资料

2024/9/27 11:18:44

浏览次数: 2

ADTT4-1+是Mini-Circuits的射频变压器型号，其工作频率最小0.2MHz，最大120MHz，1:2，并且符合ROHS标准。

特性

•出色的回波损耗，典型值为25dB。，1dB带宽

•出色的振幅不平衡，典型值为0.05 dB。

•可水洗

应用

•阻抗匹配

•平衡放大器

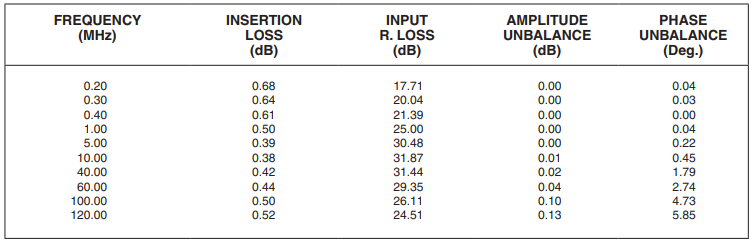

典型性能数据

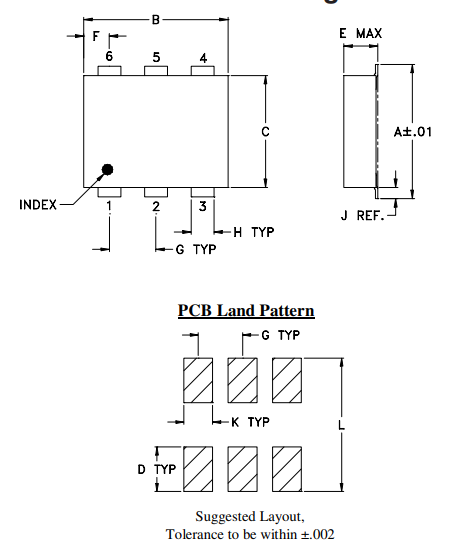

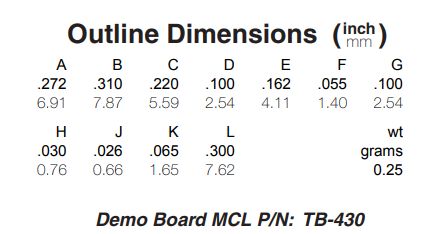

外观尺寸图

点击购买：ADTT4-1+

上一篇：【MINI】TC1-33-75G2+射频变压器电子元器件中文资料下一篇：【MINI】TC1-15X+射频变压器电子元器件的中文资料
