【MINI】JTX-2-10TA+射频变压器的中文资料

2024/9/27 11:31:57

浏览次数: 3

JTX-2-10TA+是Mini-Circuits的射频变压器，其工作频率最小50MHz，最大1000MHz，符合ROHS标准。

特性

•出色的回波损耗，典型值为26 dB。在1dB带宽内

•振幅不平衡度极佳，典型值为0.4 dB，相位不平衡度为3度。在1dB带宽内

•出色的插入损耗平坦度，±0.25 dB

应用

•阻抗匹配

•平衡放大器

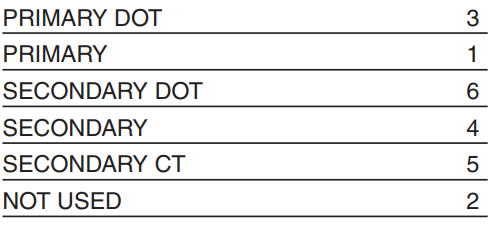

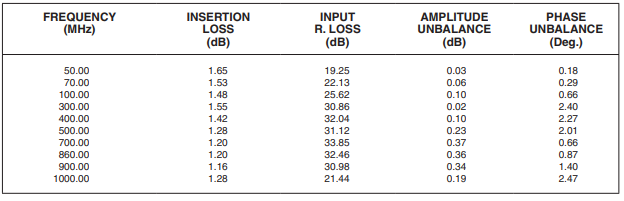

典型性能数据

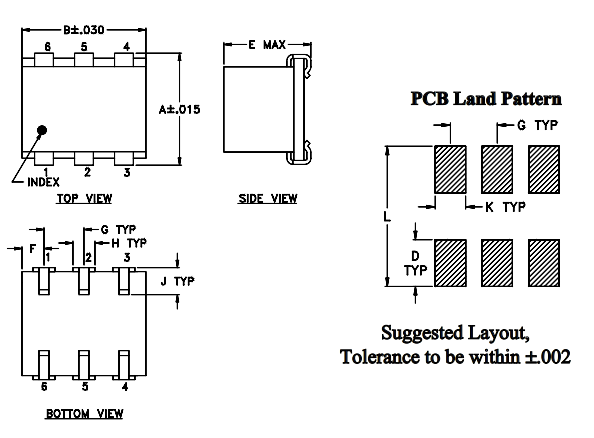

外观尺寸图

点击购买：JTX-2-10TA+
