【MINI】RVA-3000R+可变衰减器的中文资料

2024/9/29 10:37:54

浏览次数: 6

电压可变衰减器的RVA-3000R+提供高达50 dB的可调衰减，控制电压为0至17V。RVA-3000R+具有高线性度（IP3 53 dBm典型值）和良好的匹配性。

特性

•宽带，20-3000MHz，可用频率高达6000 MHz

•高IP3，53 dBm

•最小相位偏差

•不需要外部匹配电路

应用

•功率水平控制

•前馈放大器

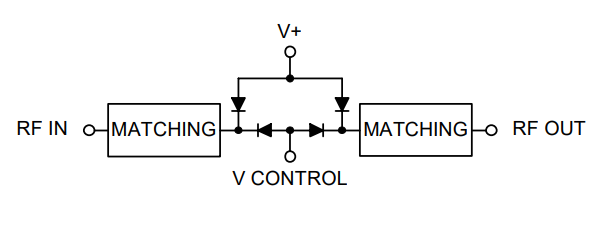

等效示意图

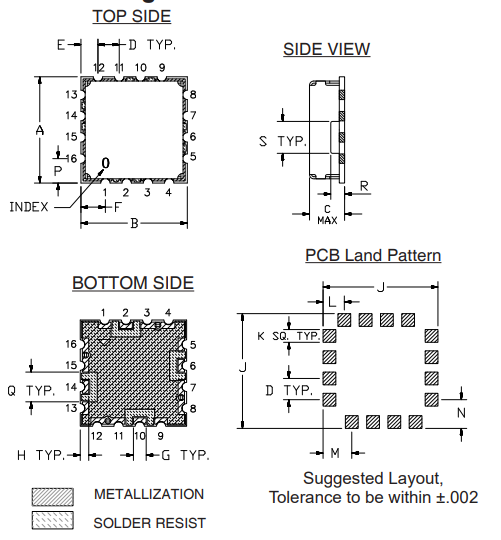

外观尺寸图

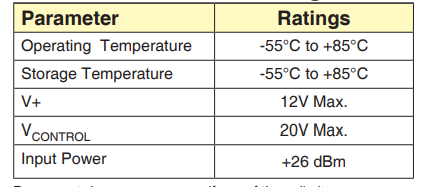

绝对最大额定值
