【MINI】SXLP-3+低通滤波器的中文资料

2024/9/30 10:17:07
浏览次数: 8

SXLP-3+是一款采用SMT技术制造的50Ω低通滤波器。该低通滤波器覆盖DC-3 MHz带宽，这些单元在通带内提供良好的匹配和高抑制。该装置使用微型高Q电容器和焊线电感器，具有高可靠性。此外，它在不同生产批次中具有可重复的性能，在不同温度下具有一致的性能。

【MINI】SXLP-3+低通滤波器的中文资料

特性

•高抑制（典型值为30dB）

•锋利的切割

•可水洗

•微型屏蔽封装

应用

•接收器/发射器

•国防通信

•谐波抑制

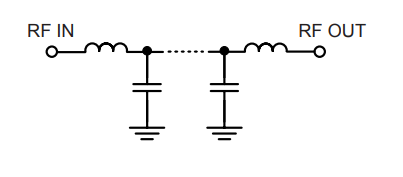

功能示意图

【MINI】SXLP-3+低通滤波器的中文资料

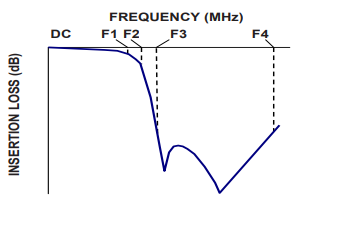

典型频率响应

【MINI】SXLP-3+低通滤波器的中文资料

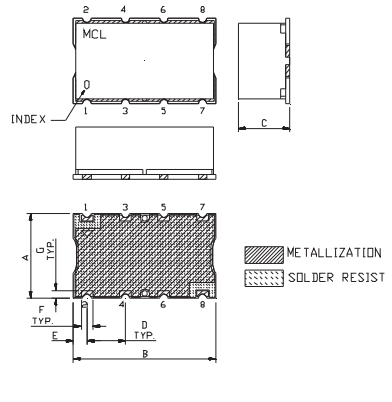

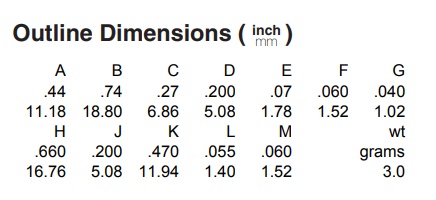

外观尺寸图

【MINI】SXLP-3+低通滤波器的中文资料

【MINI】SXLP-3+低通滤波器的中文资料

【MINI】SXLP-3+低通滤波器的中文资料

点击购买：SXLP-3+
在线留言询价
