【MINI】ZVDC-20-0123+宽带定向耦合器的中文资料

2024/10/8 11:45:46
浏览次数: 5

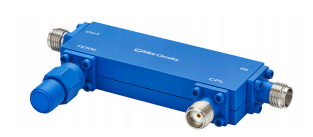

Mini-Circuits ZVDC-20-0123+宽带定向耦合器在1至20 GHz范围内提供卓越的性能。该耦合器具有优异的耦合平坦度、良好的方向性和功率处理能力。ZVDC-20-0123+耦合器的带宽范围为1至20 GHz，是大多数实验室测试应用的理想选择，避免了为不同频段切换组件的需要。

【MINI】ZVDC-20-0123+宽带定向耦合器的中文资料

特征

•频率范围宽，1至20 GHz

•耦合平坦度良好，典型值为±1.0 dB。

•方向性极佳，典型值为18 dB。高达20 GHz

•出色的回波损耗，典型值为20 dB。高达20 GHz

•直流电流通过输入到输出

应用

•移动

•固定卫星

•实验室使用

•全球定位系统

•雷达

•收音机

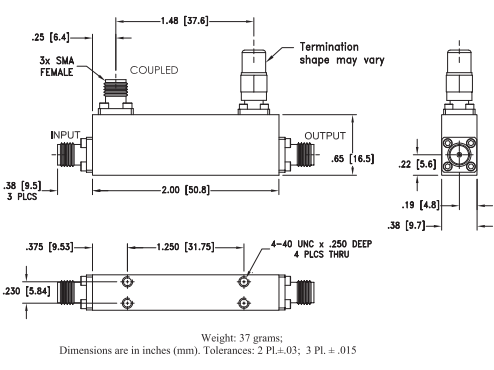

外观尺寸图

【MINI】ZVDC-20-0123+宽带定向耦合器的中文资料

【MINI】ZVDC-20-0123+宽带定向耦合器的中文资料

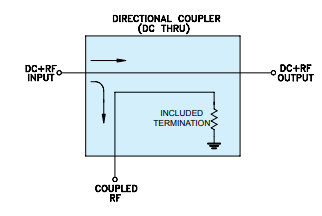

电气原理图

【MINI】ZVDC-20-0123+宽带定向耦合器的中文资料

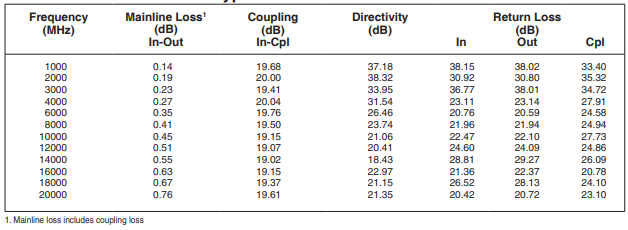

典型性能数据

【MINI】ZVDC-20-0123+宽带定向耦合器的中文资料
