【MINI】ZUDC6-0283-S+宽带定向耦合器的中文资料

2024/10/8 11:51:38
浏览次数: 5

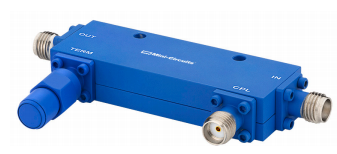

Mini-CircuitsZUDC6-0283-S+宽带定向耦合器在2至8 GHz范围内具有卓越的性能。该耦合器具有优异的耦合平坦度、良好的方向性和功率处理能力。ZUDC6-0283-S+耦合器的带宽范围为2至8 GHz，是大多数实验室测试应用的理想选择，无需为不同频段切换组件。

【MINI】ZUDC6-0283-S+宽带定向耦合器的中文资料

特征

•频率范围广，2至8 GHz

•耦合平坦度良好，典型值为±0.6 dB。

•方向性极佳，典型值为27dB。高达8 GHz

•出色的回波损耗，典型值为22dB。高达8 GHz

•直流电流通过输入到输出

应用

•移动

•固定卫星

•实验室使用

•WiFi

•雷达

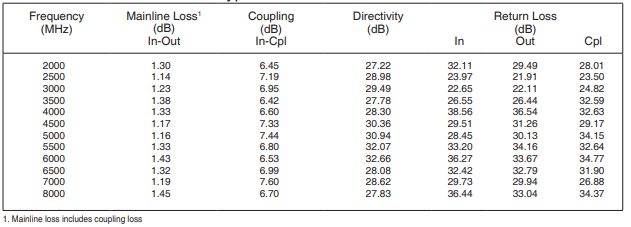

典型性能数据

【MINI】ZUDC6-0283-S+宽带定向耦合器的中文资料

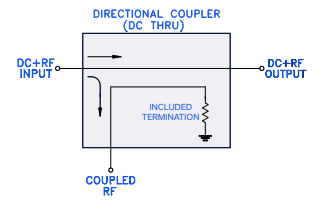

电气原理图

【MINI】ZUDC6-0283-S+宽带定向耦合器的中文资料

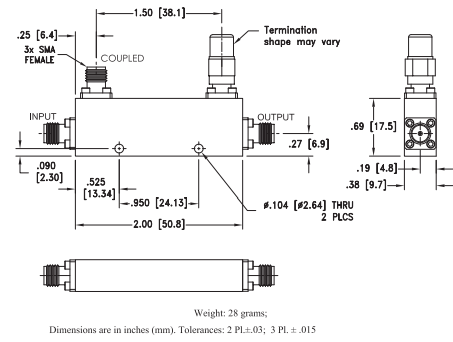

外观尺寸图

【MINI】ZUDC6-0283-S+宽带定向耦合器的中文资料

【MINI】ZUDC6-0283-S+宽带定向耦合器的中文资料
