【MINI】ZUDC30-83-S+同轴定向耦合器的中文资料

2024/10/8 11:58:32

浏览次数: 58

Mini-Circuits的ZUDC30-83-S+是一种同轴定向耦合器，在0.3至8 GHz的频率范围内提供30 dB的耦合，具有出色的平坦度。该型号能够处理高达50W的射频输入功率，并从输入到输出传递高达1A的直流电流。29dB的典型方向性允许通过耦合端口对信号进行精确采样，低主线损耗（典型值为0.4dB）提供了从输入到输出的出色信号功率传输。耦合器装在坚固、紧凑的铝合金外壳（6.0英寸x 0.73英寸x 0.50英寸）中，带有SMA连接器，并为返回路径上的耦合端口提供端接。

【MINI】ZUDC30-83-S+同轴定向耦合器的中文资料

特征

超宽带，0.3至8 GHz

出色的耦合平坦度，±0.7 dB

主线损耗低，0.4 dB

方向性良好，典型值为29 dB。

高功率处理，高达50W

应用

测试和测量

蜂窝/GSM/PCS

ISM

扩展WiFi（7.25 GHz）

Zigbee

蓝牙

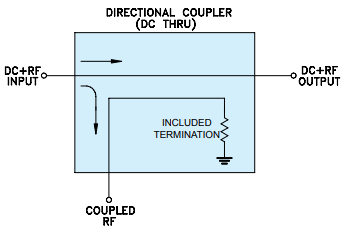

电气原理图

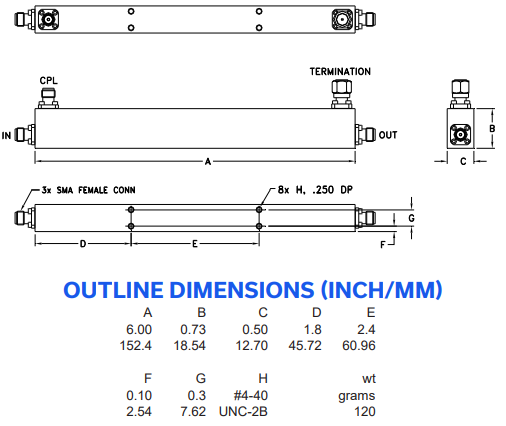

外观尺寸图
