【MINI】ZUDC30-06183-S+宽带定向耦合器的中文资料

2024/10/8 13:17:09

浏览次数: 3

ZUDC30-06183-S+是Mini-Circuits ZUDC系列宽带定向耦合器的一部分，可在6至18 GHz的频率范围内提供卓越的性能。本数据表适用于30dB的变体，但Mini-Circuits提供10dB和20dB的耦合。

这些耦合器具有出色的耦合平坦度、良好的方向性和高达50W的功率处理能力。它们是实验室测试应用以及宽带功率监测的理想选择。

特征

宽频率范围，6至18 GHz

出色的耦合平坦度，典型值为±0.3 dB。

方向性良好，典型值为21dB。12 GHz

出色的回波损耗，典型值为24 dB。6至18 GHz

直流电流通过输入到输出

应用

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统

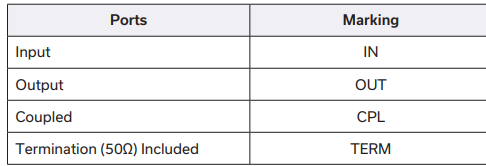

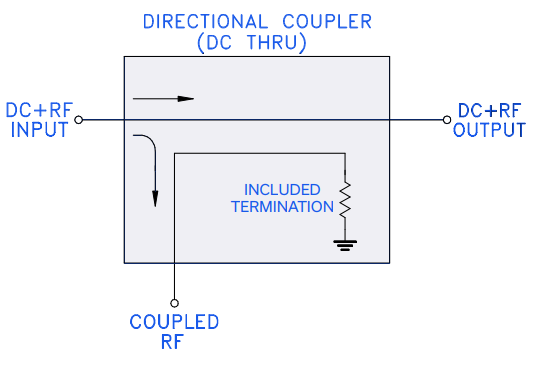

功能示意图

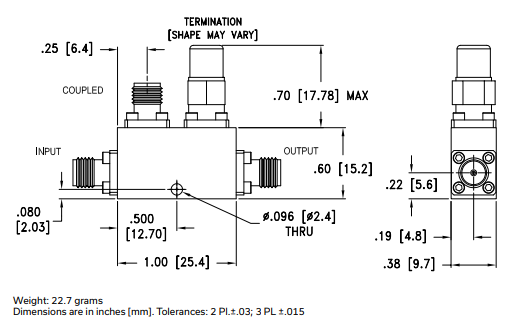

外观尺寸图
