【MINI】ZUDC30-02183-S+定向耦合器的中文资料

2024/10/8 13:24:47
浏览次数: 9

Mini-Circuits ZUDC系列宽带定向耦合器在2至18 GHz的频率范围内提供了卓越的性能。这些耦合器提供10、15、20和30dB耦合的型号，具有出色的耦合平坦度、良好的方向性和高达20W的功率处理能力。它们是实验室测试应用以及宽带功率监测等应用的理想选择。

【MINI】ZUDC30-02183-S+定向耦合器的中文资料

ZUDC30-02183-S+的特征

•频率范围广，2至18 GHz

•耦合平坦度良好，典型值为±0.4 dB。

•方向性良好，典型值为17 dB。高达18 GHz

•良好的回波损耗，典型值为17 dB。高达18 GHz

•直流电流通过输入到输出

ZUDC30-02183-S+的常见应用

•蜂窝基础设施

•军事

•实验室使用

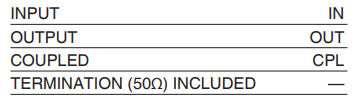

电气原理图

【MINI】ZUDC30-02183-S+定向耦合器的中文资料

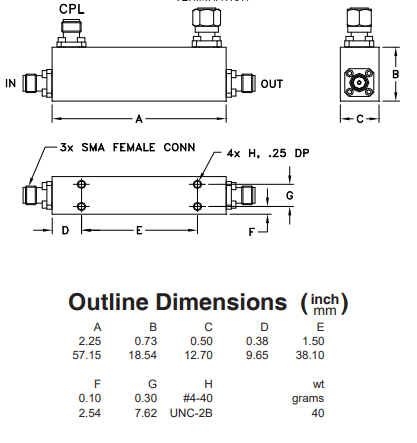

外观尺寸图

【MINI】ZUDC30-02183-S+定向耦合器的中文资料

【MINI】ZUDC30-02183-S+定向耦合器的中文资料

点击购买：ZUDC30-02183-S+
