【MINI】ZUDC20-5R23-S+定向耦合器的中文资料

2024/10/8 13:34:46

浏览次数: 4

ZUDC20-5R23-S+宽带定向耦合器在0.5至2 GHz范围内具有卓越的性能。Mini-Circuits的该耦合器具有优异的耦合平坦度、良好的方向性和功率处理能力。它非常适合实验室测试应用以及宽带功率监测等应用。

特征

•宽频率范围，0.5至2 GHz

•耦合平坦度良好，典型值为±0.5 dB。

•方向性极佳，典型值为30dB。高达2 GHz

•出色的回波损耗，典型值为30dB。高达2 GHz

•直流电流通过输入到输出

应用

•移动

•固定卫星

•实验室使用

•全球定位系统

•雷达

•收音机

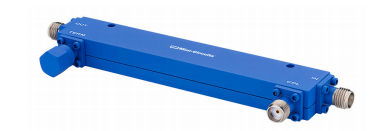

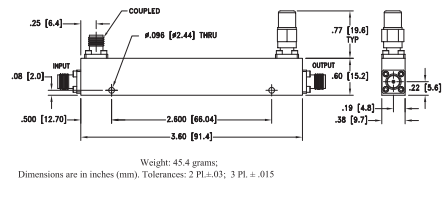

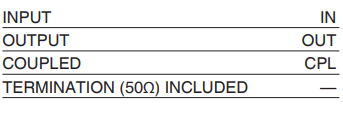

外观尺寸图

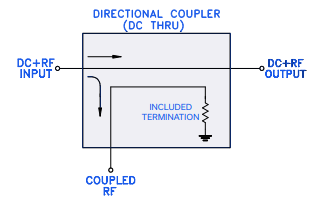

电气原理图
