【MINI】ZVA-02653G+同轴超宽带放大器的中文资料

2024/10/8 13:58:53
浏览次数: 5

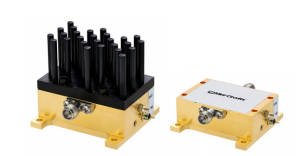

Mini-Circuits的ZVA-02653G（X）+是一款同轴超宽带放大器，工作频率为2至65 GHz。该型号在+10至+15V的单个正电源范围内运行，允许用户选择所需的工作电压。内部DC-DC转换电路在整个输入电压范围内保持恒定的效率。放大器具有多种直流保护功能，如过压、反向电压和浪涌电流，可保护放大器在操作过程中不受损坏。宽带操作与中等输出功率相结合，使该放大器成为测试和仪器应用的理想选择。

【MINI】ZVA-02653G+同轴超宽带放大器的中文资料

特征

典型高增益21dB。在整个工作频段内

增益平坦度良好，典型值为±3.0 dB。高达60 GHz

+18 dBm Psat典型值。

宽工作直流电压，+10至+15V

直流保护，防止过电压、反向电压条件

应用

4G、5G FR1、FR2和FR2+

宽带电信

卫星通信

测试和测量

WiFi6E（2.4、5.8、7.2 GHz）

航空航天与国防


带散热器的型号外形图（ZVA-02653G+）

【MINI】ZVA-02653G+同轴超宽带放大器的中文资料

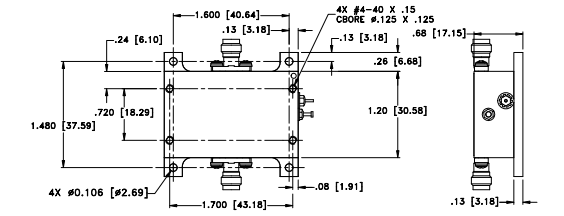

不带散热器的型号的安装信息（ZVA-02653GX+）

【MINI】ZVA-02653G+同轴超宽带放大器的中文资料
