什么是LT8350SAV#PBF开关稳压器？具有哪些特性？

2024/10/9 11:57:44
浏览次数: 4

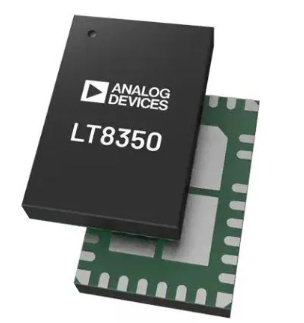

LT8350S是一款单片4开关稳压器，采用第二代SilentSwitch架构，可最大限度地减少电磁干扰（EMI）发射，同时在高开关频率下提供高效率。开关可以从高于、低于或等于输出电压的输入电压调节输出电压、输入或输出电流。专有的峰值电流模式控制方案允许同步和调整200kHz至2MHz的固定频率操作或扩频频率调制（SSFM）操作。LT8350S具有3V至40V的输入电压范围、1V至18V的输出电压能力以及操作区域之间的无缝低噪声过渡，是汽车、工业、电信和电池供电系统中电压调节器、电池和超级电容器充电器应用的理想选择。

什么是LT8350SAV#PBF开关稳压器？具有哪些特性？

LT8350S提供输入或输出电流监测器和电源良好标志。提供强大的故障保护功能，用于检测输出短路情况，在此期间，LT8350S会重试、锁定或继续运行。

特性

•4开关单电感架构允许VIN高于、低于或等于VOUT

•静音切换器®2架构，实现低电磁干扰

•2MHz时效率高达95%

•专有峰值电流模式

•3V至40V输入电压范围

•1V至18V输出电压范围；

•±1.5%输出电压调节

•输出/输入电流调节和监测

•恒压/恒流调节

应用

汽车、工业、电信系统

具有精确电流限制的电压调节器

高频电池供电系统

USB电源（USB-PD）

简化应用程序图

什么是LT8350SAV#PBF开关稳压器？具有哪些特性？
