什么是LT8627SPJV#TRMPBF同步降压型稳压器？具备哪些特性？

2024/10/9 13:14:25
浏览次数: 10

LT8627SP同步降压型稳压器采用第三代Silent Switcher技术，该技术经过特殊设计，将超低噪声基准电压源与Silent Switcher架构相结合，以实现高效率和出色的宽带噪声性能。该创新型超低噪声架构在开关稳压器中提供出色的低频（0.1Hz至100kHz）输出噪声性能。输出电压可用单个电阻编程，在输出范围内保持单位增益操作，可提供几乎恒定的输出噪声，而不受输出电压影响。Silent Switcher架构尽可能降低EMI辐射，并在高开关频率下提供高效率。封装顶部设有裸露芯片，可用于安装可选散热器，从而显著改善散热性能。LT8627SP非常适合可受益于高效同步开关稳压器的高电流、噪声敏感应用。

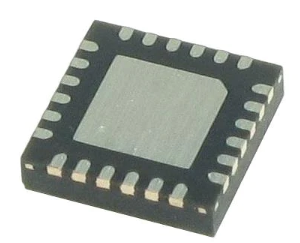

什么是LT8627SPJV#TRMPBF同步降压型稳压器？具备哪些特性？

特性

• Silent Switcher®3 架构

• 超低有效值噪声（10Hz 至 100kHz）：4μVRMS

• 超低点噪声：在10kHz时，为 4nV/√Hz

• 可在任何 PCB 上实现超低 EMI 发射

• 内部旁路电容器可降低发射的 EMI

• 在高频下具有高效率

• 具有高增益误差放大器的超快瞬态响应

• 输入电压范围：2.8V 至 18V

应用

• RF电源：PLL、VCO、混频器、LNA、PA

• 高速/高精度ADC/DAC

• 低噪声仪器仪表

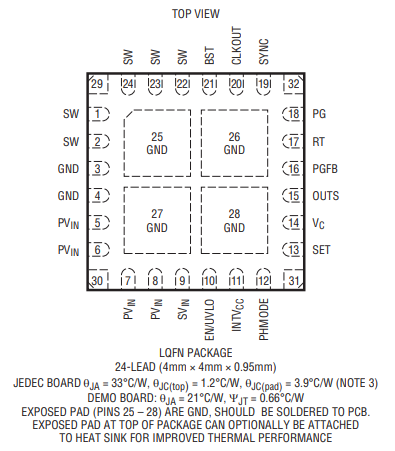

引脚图

什么是LT8627SPJV#TRMPBF同步降压型稳压器？具备哪些特性？
