【MINI】LAT-20+固定衰减器的中文资料

2024/10/10 11:12:06

浏览次数: 5

LAT-20+是Mini-Circuits的一款固定衰减器芯片，工作频率最小0MHz，最大2500MHz，符合ROHS标准，微型，SOT-143，外壳MMM168，4针。

特征

•宽带，直流至2500 MHz

•在整个频带内具有出色的VSWR

•微型尺寸，SOT143封装

•可水洗

应用

•蜂窝

• PCS

• ISM

• VHF/UHF

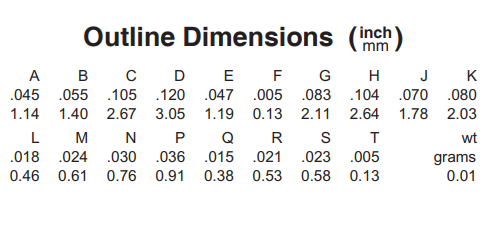

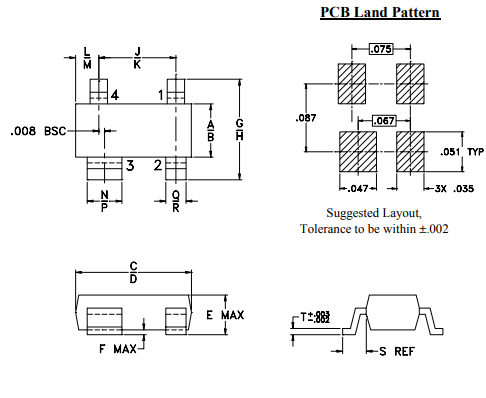

外观尺寸图

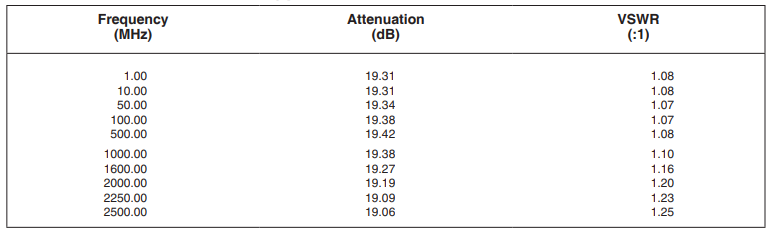

典型性能数据

点击购买：LAT-20+
