【Qorvo】QPL1822SR差分射频放大器的中文资料

2024/10/10 13:20:00
浏览次数: 8

QPL1822是Qorvo一款超线性GaAs pHEMT差分射频放大器。该器件采用共源共栅设计，可提供15dB的增益以及5MHz至1.8GHz的极低失真。这种超线性IC旨在支持宽带有线电视DOCSIS 4.0应用，如节点、放大器和远程PHY设备，以及光纤到户（FTTH）、家庭网关和有线调制解调器。该设备由一个电源供电，可在5 V至8 V的电压范围内工作，电流可设置为260 mA至350 mA。在5 V和260 mA的电压下，QPL1822提供63 dBmV TCP的输出，MER为45 dB。当用8 V和350 mA驱动时，输出为67 dBmV TCP，MER为45 dB。QPL1822封装在12针5 x 5 mm2层压板模块中。

【Qorvo】QPL1822SR差分射频放大器的中文资料

特性

•5-1800 MHz操作

•5V至8V操作

•15 dB增益

•5 V时63 dBmV TCP

•8 V时67 dBmV TCP

应用

•DOCSIS 4.0 1.8 GHz有线电视放大器中的中频和驱动级

•DOCSIS 4.0 1.8 GHz有线电视节点中的中间和驱动级

•DOCSIS 4.0远程物理层设备

•DOCSIS 4.0 CPE设备

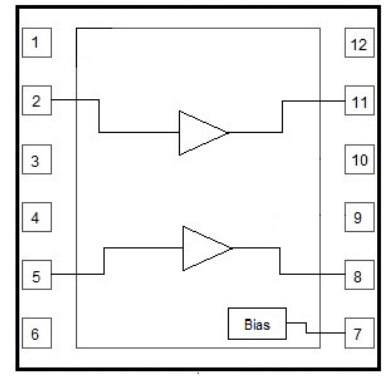

功能框图

【Qorvo】QPL1822SR差分射频放大器的中文资料
