【Qorvo】QPX0002SR混频器的中文资料

2024/10/10 13:24:01
浏览次数: 7

Qorvo的QPX0002是一款紧凑型宽带I/Q GaAs混频器，采用4 x 4 mm空气腔表面贴装塑料封装。混频器在2.5至15 GHz带宽上运行，可以配置为图像抑制混频器、单边带上变频器或QPSK调制器/解调器。QPX0002采用两个双平衡混频器单元和MMIC内部的90⁰混频器。需要外部90⁰IF混合器来完成图像抑制或边带抑制。QPX0002是高成本混合I/Q混频器和单边带上变频器组件的一种更小的替代品。

【Qorvo】QPX0002SR混频器的中文资料

特性

•8 GHz时9 dB的低转换损耗

•I、Q输出

•射频、本振频率范围：2.5-15 GHz

•中频频率范围：直流-1 GHz

•8 GHz时8 dB的低转换损耗

•22dB的高图像抑制

•8 GHz时LO/RF隔离度>50 dB

•宽工作带宽

应用

•低噪声接收系统

•电子战接收机

•Ka波段雷达/接收机

•单边带调制

•图像抑制下变频

•相位检测

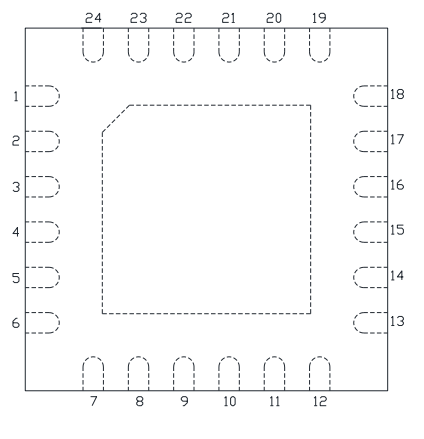

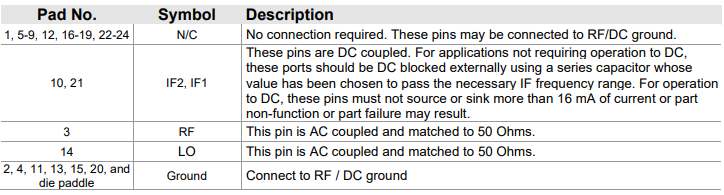

引脚图

【Qorvo】QPX0002SR混频器的中文资料

【Qorvo】QPX0002SR混频器的中文资料
