[【Qorvo】QPA2213宽带驱动放大器的中文资料

2024/10/10 13:33:27
浏览次数: 6

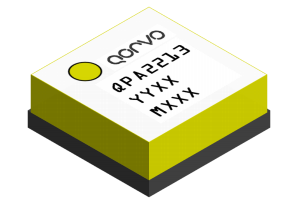

Qorvo的QPA2213是一款封装宽带驱动放大器，采用Qorvo生产的0.15 um GaN on SiC工艺（QGaN15）制造。QPA2213覆盖2.0-20.0 GHz，提供>2 W的饱和输出功率和16 dB的大信号增益，同时实现>23%的功率附加效率。QPA2213采用4.5 x 4.5 mm层压包装。它可以支持各种操作条件，以最好地支持系统要求。凭借良好的热性能，它可以支持一系列偏置电压。QPA2213在两个RF端口上都有隔直电容器，与50欧姆相匹配。QPA2213是商用和军用宽带或窄带系统的理想选择。无铅，符合RoHS标准。

[【Qorvo】QPA2213宽带驱动放大器的中文资料

特性

•频率范围：2-20GHz

•PSAT（PIN=18 dBm）：34 dBm

•PAE（PIN=18 dBm）：23%

•功率增益（PIN=18 dBm）：16 dB

•小信号增益：25 dB

•噪声系数：4.0 dB

•偏置：VD=18 V，IDQ=330 mA，PIN=18 dBm

•包装尺寸：4.50 x 4.50 x 1.74毫米

应用

•军用雷达

•民用雷达

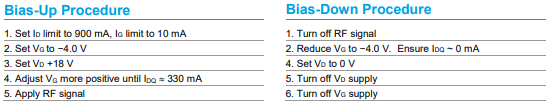

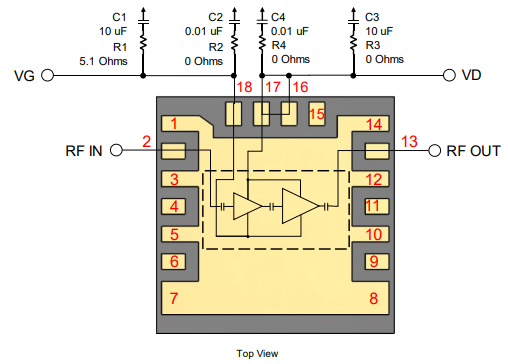

应用程序信息

[【Qorvo】QPA2213宽带驱动放大器的中文资料

[【Qorvo】QPA2213宽带驱动放大器的中文资料

点击购买：QPA2213D
