【Qorvo】QPX0001SR宽带混频器的中文资料
2024/10/10 13:38:29
浏览次数:
72
Qorvo的QPX0001是一款紧凑型宽带I/Q GaAs混频器，采用3.9 x 3.9 mm空气腔表面贴装陶瓷封装。混频器在6至26 GHz带宽上运行，可以配置为图像抑制混频器、单边带上变频器或QPSK调制器/解调器。QPX0001采用两个双平衡混频器单元和MMIC内部的90⁰混频器。需要外部90⁰IF混合器来完成图像抑制或边带抑制。QPX0001是高成本混合I/Q混频器和单边带上变频器组件的一种更小的替代品。
特性
•I、Q输出
•射频、本振频率范围：6-26GHz
•中频频率范围：直流-3 GHz
•14 GHz时8 dB的低转换损耗
•25dB的高图像抑制
•14 GHz时LO/RF隔离度>45 dB
•宽工作带宽
•小包装尺寸：3.9 x 3.9 x 0.9毫米
应用
•低噪声接收系统
•电子战接收机
•图像抑制下变频
•单边带调制
•相位检测
•QPSK调制/解调

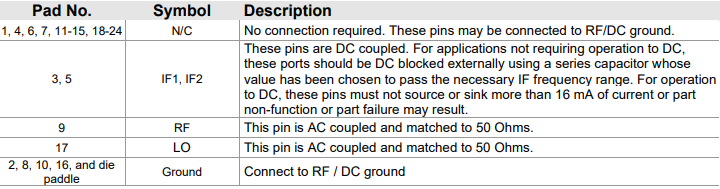

引脚信息
点击购买：QPX0001SR
