Qorvo的DW3220是DW3000系列第二代全集成脉冲无线电超宽带（UWB）无线收发器的一部分。

基于IEEE802.15.4z标准，DW3220实现了增强的安全功能。

DW3220可以实现高达6.8 Mbps的数据速率，同时提供精确的定位，范围在10厘米以内，角度测量在+/-5度以内。

DW3220收发器可与Apple U1芯片互操作。

DW3220符合FiRa™标准，支持双向测距、到达时间差（TDoA）和到达相位差（PDoA）实现。

DW3000系列产品针对低功耗电池操作进行了优化，由于不同的小尺寸封装选项和减少的外部BOM，可用于移动、消费和工业应用。

特性

•可与苹果U1芯片互操作

•支持UWB信道5（6.5 GHz）和9（8 GHz）

•与FiRa™PHY、MAC和认证开发完全一致

•两个天线端口允许使用单个芯片实现到达相位差

•安全的飞行时间测量和有效载荷加密

•支持双向测距、到达时间差、到达相位差

•低功耗，适用于纽扣电池应用

•BOM数量低，解决方案占用空间最小

•与信道5上的DW1000 802.15.4 UWB IC向后兼容

•工业工作温度范围-40至+85°C

应用

•移动电话

•高精度实时定位系统

•位置感知无线传感器网络

•资产跟踪

•工厂/仓库自动化和安全

•医护人员和患者位置

•零售安全、导航和客户分析

•互联家居

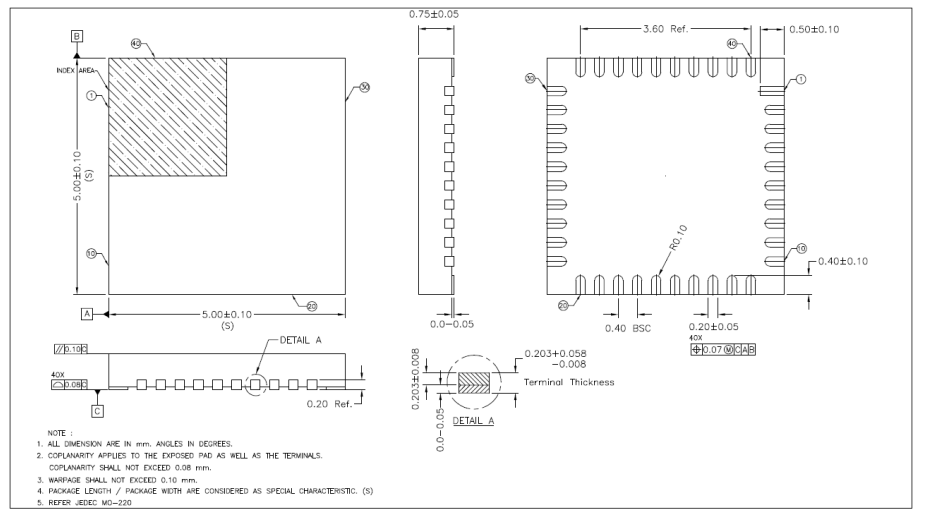

封装尺寸
