【MINI】LFCG-4800+低通滤波器的中文资料

2024/10/11 13:37:09
浏览次数: 7

Mini-Circuits的LFCG-4800+是一款LTCC低通滤波器，通带从直流到4800 MHz，支持各种应用。该模型提供了1.2 dB的典型通带插入损耗，并由于战略性地构建了组件之间相互作用最小的布局，提供了非常好的阻带抑制。它可处理高达4.5W的射频输入功率，并提供-55至+125°C的宽工作温度范围。该滤波器采用微小的0805陶瓷形状，带有环绕式端子，是密集PCB布局的理想选择，并且由于寄生效应导致的性能变化最小。

【MINI】LFCG-4800+低通滤波器的中文资料

特性

•低损耗，典型值为1.2 dB

•良好的抑制能力，典型值为42 dB

•出色的功率处理能力，4.5W

•尺寸极小的0805（0.079英寸x 0.049英寸x 0.037英寸）

•温度稳定

•LTCC结构

应用

•军用雷达应用

•测试和测量

•5G Sub-6电信

典型频率响应

【MINI】LFCG-4800+低通滤波器的中文资料

功能图

【MINI】LFCG-4800+低通滤波器的中文资料

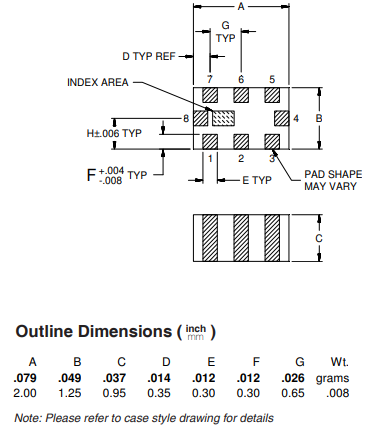

外观尺寸图

【MINI】LFCG-4800+低通滤波器的中文资料

【MINI】LFCG-4800+低通滤波器的中文资料

点击购买：LFCG-4800+
