【MINI】EP2-5G1+分路器/合路器的中文资料

2024/10/11 13:54:06
浏览次数: 8

Mini-Circuits的EP2-5G1+是一款MMIC 2路0分路器/合路器，设计用于24至30 GHz的宽带操作，支持许多需要在宽频率范围内高性能的应用，包括相控阵雷达、5G应用以及仪器仪表等。该型号在2 x 2 mm 6引脚QFN封装中提供了高达0.5W的出色功率处理（作为分路器/合路器），具有良好的隔离性和低相位和幅度不平衡性。EP2-5G1+采用GaAs IPD技术制造，不仅具有可重复的性能，而且具有高水平的ESD保护。

【MINI】EP2-5G1+分路器/合路器的中文资料

特性

宽带，12至43.5 GHz

高隔离，典型值24dB。27GHz

适用于5G应用的低成本分路器

振幅不平衡性极佳，典型值为0.1 dB。27GHz

相位不平衡良好，27GHz时为4°

尺寸小，2x2毫米

可水洗

应用

5G

相控阵

仪器

雷达

卫星通信

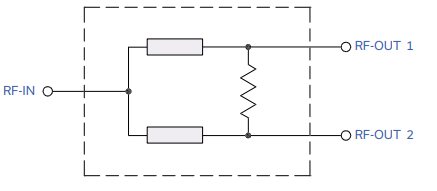

简化电气原理图

【MINI】EP2-5G1+分路器/合路器的中文资料

点击购买：EP2-5G1+
在线留言询价
