【MINI】M3SWA2-34DR+射频开关的中文资料

2024/10/11 17:09:00
浏览次数: 7

Mini-Circuits的M3SWA2-34DR+是一款GaAs MMIC SPDT吸收开关，其内部驱动器专为直流至30 GHz的宽带操作而设计。该开关能够在宽频率范围内实现快速、纳秒级的切换，而不会产生栅极滞后效应。该型号具有出色的隔离性、高线性度，能够承受+27 dBm的射频输入功率。它采用3x3 mm QFN风格的小型封装，便于集成到紧凑的组件中。

【MINI】M3SWA2-34DR+射频开关的中文资料

特性

宽带，直流至30 GHz

典型低插入损耗。1.0分贝

高隔离，典型。65分贝

高输入IP3，典型+48 dBm

快速上升/下降时间，典型值。6.9纳秒/7.1纳秒

3x3 mm，16引脚QFN型封装

应用

雷达、电子战和电子对抗防御系统

通信基础设施

测试和测量

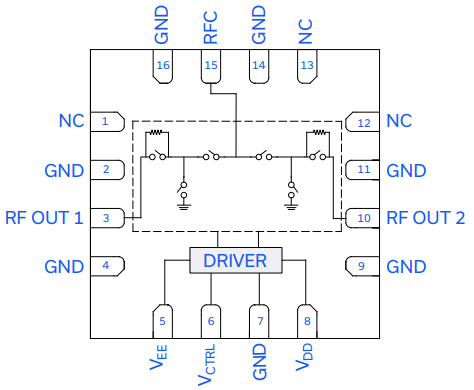

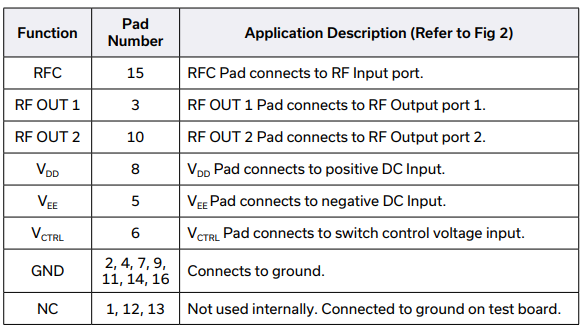

功能图

【MINI】M3SWA2-34DR+射频开关的中文资料

【MINI】M3SWA2-34DR+射频开关的中文资料

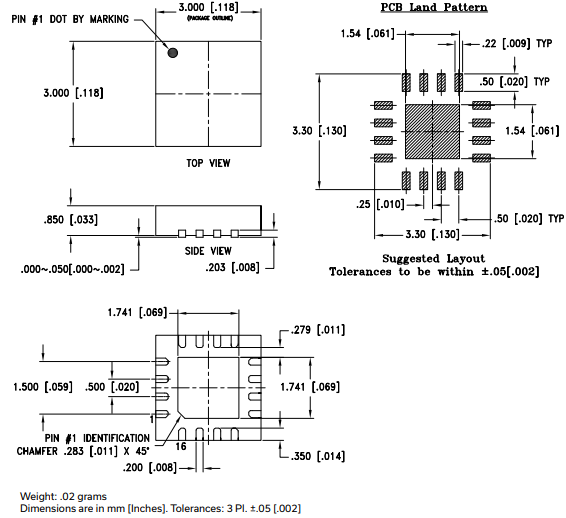

外观尺寸图

【MINI】M3SWA2-34DR+射频开关的中文资料

点击购买：M3SWA2-34DR+
