【ST意法半导体】STM8S005C6T6微控制器的中文资料

2024/10/12 10:38:40
浏览次数: 5

STM8S005C6/K6值线8位微控制器提供32KB的闪存程序存储器和128字节的数据EEPROM。在STM8S微控制器系列参考手册（RM0016）中，它们被称为中密度器件。

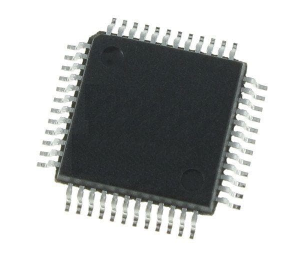

【ST意法半导体】STM8S005C6T6微控制器的中文资料

STM8S005C6/K6价值线的所有设备都具有以下优点：性能、鲁棒性、降低系统成本和缩短开发周期。设备性能和稳健性由支持高达100000个写/擦除周期的真实数据EEPROM、以16 MHz时钟频率采用技术制造的高级内核和外围设备、强大的I/O、具有独立时钟源的独立监视器和时钟安全系统来确保。

由于具有内部时钟振荡器、看门狗和断电复位的高系统集成水平，系统成本得以降低。

具有兼容引脚、内存映射和模块化外围设备的通用系列产品架构允许应用程序可扩展性并缩短开发周期。所有产品的工作电压范围为2.95 V至5.5 V。

特性

• 内核

•最大fCPU：16 MHz

•先进的STM8内核，采用哈佛架构和三级流水线

•扩展指令集

•回忆

•中密度闪存/EEPROM•程序存储器：32KB闪存；100次循环后，在55°C下数据保留20年

•数据存储器：128字节真数据EEPROM；耐久性高达100k写入/擦除周期

•内存：2千字节

•时钟、复位和电源管理

•2.95 V至5.5 V工作电压

•灵活的时钟控制，4个主时钟源•低功耗晶体谐振振荡器

•外部时钟输入

•内部，用户可调节的16 MHz RC

•内部低功耗128 kHz RC

•带时钟监视器的时钟安全系统

•电源管理•低功耗模式（等待、主动停止、停止）

•单独关闭外围时钟

•永久激活、低功耗开机和关机重置

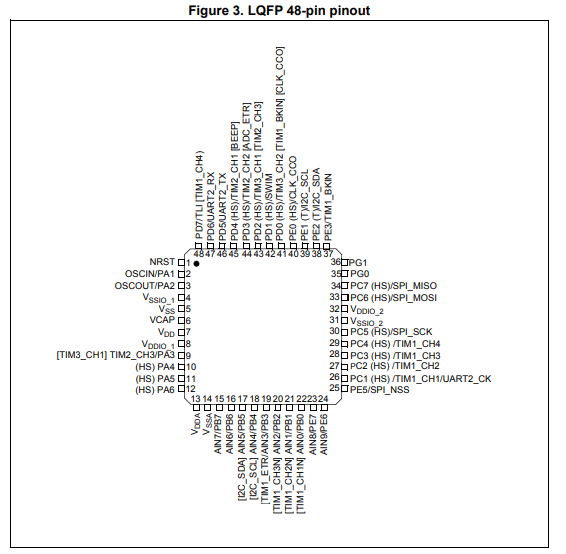

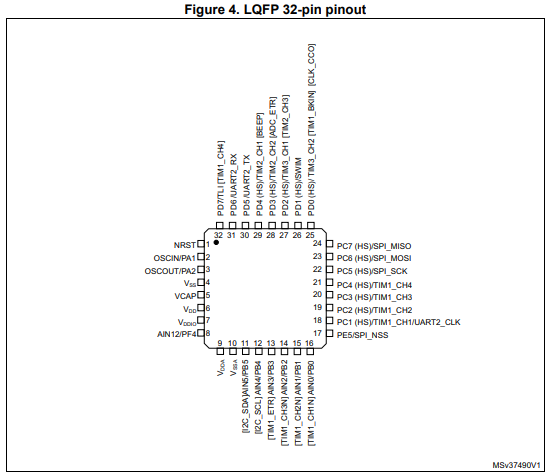

引脚和引脚描述

【ST意法半导体】STM8S005C6T6微控制器的中文资料

【ST意法半导体】STM8S005C6T6微控制器的中文资料
