【ADI(亚德诺)】LT1790低压差基准系列的中文资料

2024/10/12 11:04:22
浏览次数: 7

亚德诺LT1790 是一个 SOT-23 封装的微功率低压差串联基准系列，其兼具高准确度和低漂移以及低功率耗散和小封装尺寸。这些微功率基准采用曲率补偿以获得低温度系数，并使用经修整的高精度薄膜电阻器来实现高输出准确度。此外，每个 LT1790 都在封装之后实施修整以极大地减小温度系数并提高输出准确度。利用卓越的电压和负载调节性能进一步地保证了输出准确度。采取了特别谨慎的措施以较大限度地降低由热量引起的迟滞。

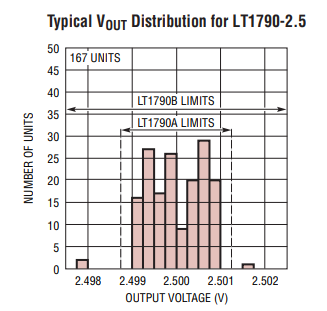

【ADI(亚德诺)】LT1790低压差基准系列的中文资料

LT1790 系列器件因其小尺寸、低电源电流和减低的压差电压而非常适合于电池供电式系统。这些基准提供了优于并联基准的电源电流和功率耗散水平，并联基准必须闲置整个负载电流来运作。由于 LT1790 还能够吸收电流，因此其可充当一个具有与正基准相同性能的微功率负电压基准。

特性

高精度：

A级——最大0.05%

B级——最大0.1%

低漂移：

A级——最高10ppm/°C

B级——最高25ppm/°C

低热滞后40ppm（典型）-40°C至85°C

低电源电流：最大60µA

汇和源电流

低压降电压

保证运行温度为-40°C至125°C

宽电源范围至18V

可用输出电压选项：1.25V、2.048V、，

2.5V、3V、3.3V、4.096V和5V

薄型（1mm）ThiSOT™封装

应用

手持仪器

负电压参考

工业控制系统

数据采集系统

电池供电设备

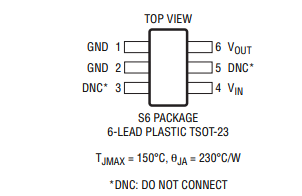

引脚配置

【ADI(亚德诺)】LT1790低压差基准系列的中文资料

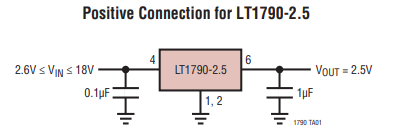

典型应用

【ADI(亚德诺)】LT1790低压差基准系列的中文资料

【ADI(亚德诺)】LT1790低压差基准系列的中文资料
