【ADI(亚德诺)】ADR445ARMZ基准电压源的中文资料

2024/10/12 11:28:56
浏览次数: 5

ADR445系列XFET®基准电压源具有超低噪声、高精度和低温度漂移性能。利用ADI公司的温度漂移曲率校正专利技术和XFET（外加离子注入场效应管）技术，可以使ADR445电压随温度变化的非线性度降至低点。

【ADI(亚德诺)】ADR445ARMZ基准电压源的中文资料

XFET基准电压源的噪声性能优于嵌入式齐纳基准电压源，且所需的电源电压裕量较小(500 mV)。这种特性组合使ADR445系列非常适合高端数据采集系统、光学网络和医疗应用中的精密信号转换。

ADR445系列的拉电流输出高达10 mA，灌电流能力最大为-5 mA。它还具有调整引脚，可以在0.5%范围内调整输出电压，而性能则不受影响。ADR445系列采用8引脚MSOP和窄体SOIC封装，提供两种电气等级。所有型号产品的额定温度范围均为−40°C至+125°C扩展工业温度范围。

特性

• 超低噪声（0.1 Hz至10 Hz）

ADR445：2.25 μV p-p

• 输入范围：(VOUT + 500 mV)至18 V

• 出色的温度系数

A级：10 ppm/°C

B级：3 ppm/°C

应用

精密数据采集系统

高分辨率数据转换器

电池供电仪器

便携式医疗器械

工业过程控制系统

精密仪器

光学控制电路

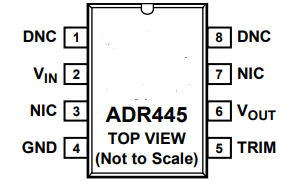

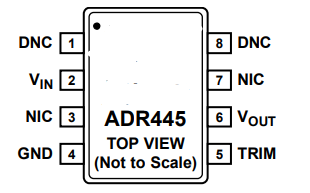

引脚配置

【ADI(亚德诺)】ADR445ARMZ基准电压源的中文资料

【ADI(亚德诺)】ADR445ARMZ基准电压源的中文资料

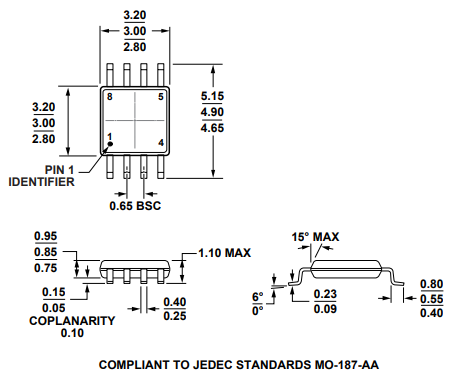

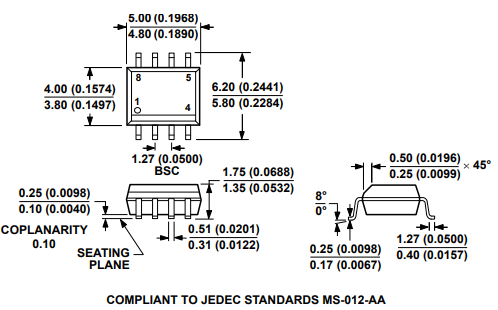

外观尺寸图

【ADI(亚德诺)】ADR445ARMZ基准电压源的中文资料

【ADI(亚德诺)】ADR445ARMZ基准电压源的中文资料
