【ADI(亚德诺)】ADR3650BRMZ-R7低功率高精度基准电压源的中文资料

2024/10/12 11:44:24
浏览次数: 4

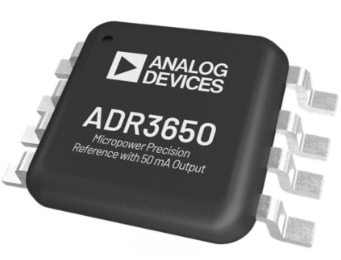

ADR3650 是亚德诺品牌的一款低功率高精度基准电压源，对于 8 引脚 MSOP 封装中的 B 级，采用 3 ppm/°C 的最大温度系数。ADR3650 是标准低压差 (LDO) 稳压器的理想替代方案，可提供高达 70mA 的电流。为了实现高精度，在生产过程中利用 ADI 公司专有的 DigiTrim® 技术对输出电压和温度系数进行调整。

【ADI(亚德诺)】ADR3650BRMZ-R7低功率高精度基准电压源的中文资料

低热迟滞 (7 ppm) 和低长期漂移（3500 小时下为 160 ppm）可提高系统寿命精度。运行时需要 0.1μF 的最小负载电容。ADR3650 可在 –‍40°C 至 +125°C 的工作温度范围内工作。

特性

• 最高温度系数

• 3 ppm/°C（B 级）

• 6 ppm/°C（A 级）

• 输出电流容量（典型值）：70mA 拉电流和 20mA 灌电流

• 低静态电流：65μA

• 低关断电流：1.5μA

• 输出电压噪声（0.1Hz 至 10Hz）：3 ppm p-p

应用

• 精密电源

• 便携式仪器仪表

• 过程变送器

• 远程传感器

• 医疗仪器仪表

• 自动电池监控器

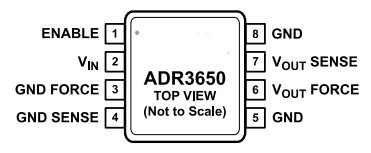

引脚配置

【ADI(亚德诺)】ADR3650BRMZ-R7低功率高精度基准电压源的中文资料

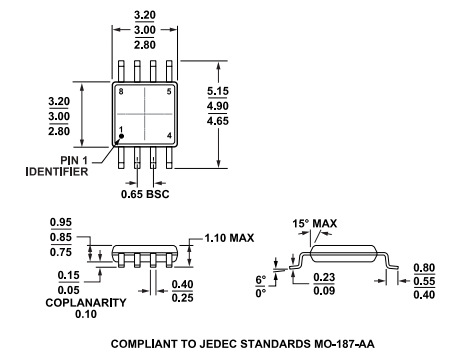

外观尺寸图

【ADI(亚德诺)】ADR3650BRMZ-R7低功率高精度基准电压源的中文资料
