【MINI】QAT-20+固定衰减器的中文资料

2024/10/12 13:15:07
浏览次数: 4

QAT-20+是一种采用高度可靠和可重复的GaAs MMIC IPD工艺制造的吸收式固定衰减器。该模型的工作范围为直流至50 GHz。它实现了出色的衰减精度和平整度，同时在整个频带内保持了出色的VSWR。该型号还可以处理高达0.8W的输入功率，这使得该型号成为广泛应用的理想选择。

【MINI】QAT-20+固定衰减器的中文资料

特性

小包装，2x2mm MCLP™

超宽带，直流至50 GHz

出色的驻波比，典型值为1.18:1。频率为25 GHz

高功率处理，0.8W

应用

5G

测试和测量

雷达

沟通

防御

卫星

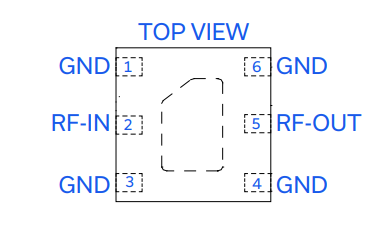

功能图

【MINI】QAT-20+固定衰减器的中文资料

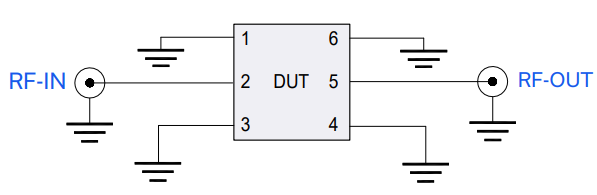

特性测试电路

【MINI】QAT-20+固定衰减器的中文资料

点击购买：QAT-20+
