【MINI】ZX60-63GLN+低噪声放大器的中文资料

2024/10/14 16:17:33
浏览次数: 8

Mini-Circuits的ZX60-G63LN-S+是一种宽带低噪声连接器放大器，在非常宽的频率范围内提供低噪声系数、高IP3和平坦增益的独特组合，支持广泛的敏感、高动态范围接收器应用和许多需要宽带高性能的系统。该设计使用单个5V电源，采用坚固、紧凑的一体式外壳（0.74 x 0.75 x 0.46英寸），带有SMA连接器，使其成为恶劣操作条件和拥挤系统布局的理想选择。

【MINI】ZX60-63GLN+低噪声放大器的中文资料

特性

1.8GHz至6.0GHz频率范围

2.5GHz时的典型低噪声系数为0.8db

2.5GHz至5.0GHz的典型增益平坦度为±1.6dB

2.5GHz时29.8dB典型高增益

2.5GHz时典型的高IP3为27.0dB

5V工作电压

67mA典型工作电流

-工作温度范围为40°C至+85°C

坚固耐用，0.74英寸x 0.75英寸x 0.46英寸一体式结构

符合RoHS标准

应用

5G

Wi-Fi®

WLAN

LTE

UMTS

WiMAX

S波段雷达

C波段卫星通信

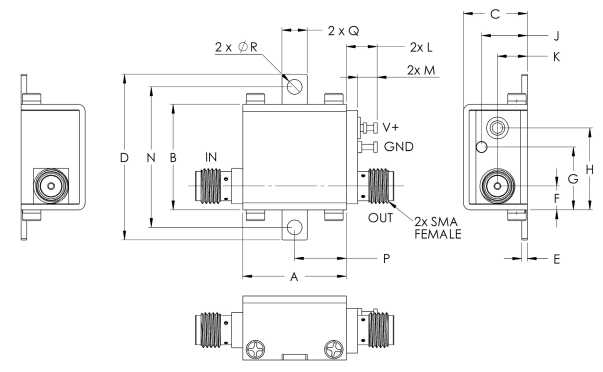

外观尺寸图

【MINI】ZX60-63GLN+低噪声放大器的中文资料

【MINI】ZX60-63GLN+低噪声放大器的中文资料
