【MINI】KMR-24F+直角适配器的中文资料

2024/10/14 16:24:05

浏览次数: 4

Mini-Circuits的KMR-24F+是一个2.4 mm-F至2.92 mm-M的直角适配器，支持从直流到40 GHz的广泛应用。该模型提供了出色的VSWR、低插入损耗和平坦的频率响应。KMR-24F+采用钝化不锈钢结构和镀金铍铜结构中心触点。

特性

直流至40.0GHz超宽带

平淡的反应

将2.4mm（F）连接器转换为2.92mm（M）连接器

出色的VSWR，1.09:1的典型VSWR

插入损耗低，典型值为0.16dB

-工作温度范围为55°C至+100°C

钝化不锈钢结构和镀金铍铜中心触点

应用

射频电缆与设备的互连

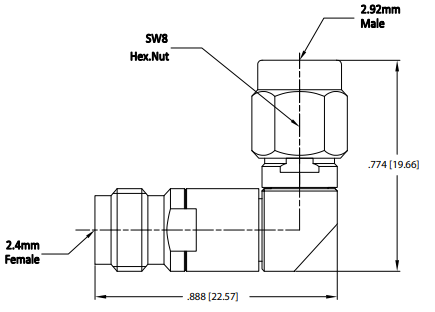

外观尺寸图

点击购买：KMR-24F+
