【MINI】AMK-3-452+倍频器的中文资料

2024/10/14 16:30:04

浏览次数: 16

AMK-3-452+是Mini-Circuits的一款倍频器芯片，其工作频率最小3000MHz，最大4500MHz，最大17.5dB转换损耗，符合ROHS标准，外壳CD636，6针。

特性

•宽带

•转换损耗低，典型值为14.5 dB。

•高抑制，F2和F4，典型值-55 dBc。

•成本低

•可水洗

应用

•合成器

•本地振荡器

•卫星上下变频器

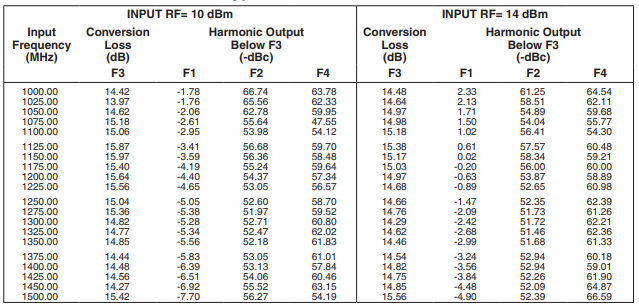

典型性能数据

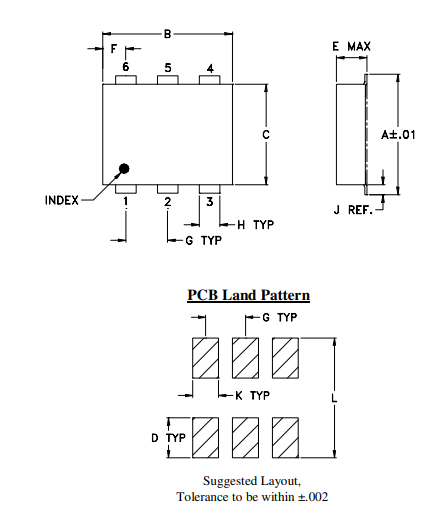

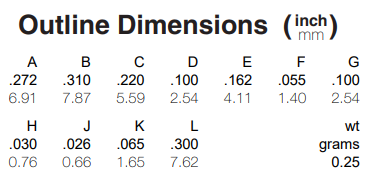

外观尺寸图

点击购买：AMK-3-452+
