【MINI】TAV2-14LN+晶体管的中文资料

2024/10/14 16:38:14
浏览次数: 4

Mini-Circuits的TAV2-14LN+是一款MMIC E-PHEMT*晶体管，工作频率范围为0.05至10 GHz。该模型结合了高增益和极低的噪声系数，从而降低了整体系统噪声。低NF和IP3性能使其成为通信系统中敏感接收器的理想选择。该装置采用高度可重复的E-PHEMT技术制造，采用2x2mm微型MCLP封装。该模型需要外部偏置和匹配。

【MINI】TAV2-14LN+晶体管的中文资料

特性

低噪声系数，典型值0.6 dB。在6GHz、+2V下，

增益，典型值16.4 dB。频率为6GHz，+4V

高输出IP3，6 GHz时为+30.9 dBm，+4V

输出功率为1dB+6 GHz、+4V时为18.8 dBm

需要外部偏置和匹配

适用于12 GHz

应用

5G

蜂窝

ISM

GSM

WCDMA

WiMax

无线局域网

UNII和HIPERLAN

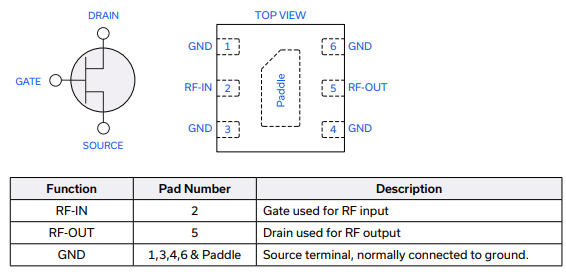

简化原理图和焊盘描述

【MINI】TAV2-14LN+晶体管的中文资料

点击购买：TAV2-14LN+
