【MINI】ZVA-0.5W303G+和ZVA-0.5W303GX+驱动放大器中文资料

2024/10/14 16:46:47
浏览次数: 5

Mini-Circuits的ZVA-0.5W303G+是需要宽带驱动放大器的应用的理想选择。这种同轴宽带射频放大器工作在10 MHz至30 GHz之间，在典型的1dB压缩点+25 dBm下提供+27 dBm的饱和输出功率。非常适合需要更高动态范围的许多应用，在大部分频带上具有4.2 dB的低噪声系数。该放大器与实验室测试设置的结合使其成为高功率测试应用的多功能选择。互补的安全功能，如防止直流瞬态、过电压和反向电压条件，可确保放大器免受误操作。

【MINI】ZVA-0.5W303G+和ZVA-0.5W303GX+驱动放大器中文资料

特性

宽带10 MHz至30 GHz

饱和时输出功率为0.5瓦

增益平坦度极佳，典型值为±1.5 dB。从100 MHz到26.5 GHz

低噪声系数，典型值4.2 dB。从1到26.5 GHz

过电压和反向电压保护

12V单偏压

应用

测试和测量

5G Sub-6 GHz和毫米波

航空航天和国防

无线电、雷达和卫星系统

工业、科学和医疗

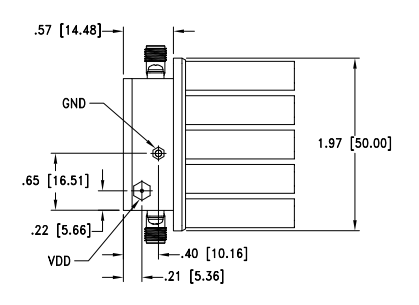

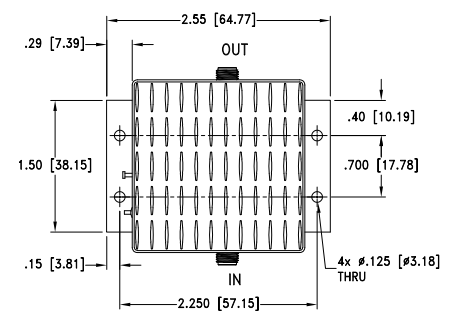

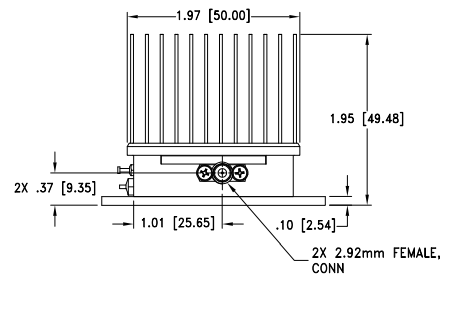

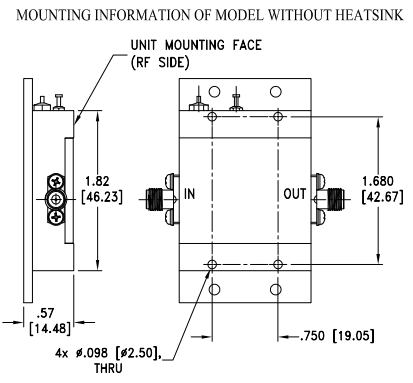

外观尺寸图

【MINI】ZVA-0.5W303G+和ZVA-0.5W303GX+驱动放大器中文资料

【MINI】ZVA-0.5W303G+和ZVA-0.5W303GX+驱动放大器中文资料

【MINI】ZVA-0.5W303G+和ZVA-0.5W303GX+驱动放大器中文资料

【MINI】ZVA-0.5W303G+和ZVA-0.5W303GX+驱动放大器中文资料
