【MINI】ZVA-503GX+宽带放大器的中文资料

2024/10/14 16:57:29
浏览次数: 3

Mini-Circuits的ZVA-503GX+是一款同轴超宽带放大器，在50kHz至50GHz的极宽频率范围内提供平坦增益。该型号在单个+5 V电源上运行，典型电流消耗仅为100 mA，能够在1 dB压缩下提供高达20 mW的输出功率。该放大器采用坚固、紧凑的外壳（0.84英寸x 0.96英寸x 0.36英寸），带有2.4毫米射频连接器。

【MINI】ZVA-503GX+宽带放大器的中文资料

特性

超宽带覆盖，50 kHz至50 GHz

出色的增益平坦度，典型值为±1.5 dB。

单+5V电源

紧凑型机箱，便于系统集成

应用

光纤

宽带测试和仪器

4G LTE和5G FR1、FR2和FR2+基础设施

WiFi 6E和WiFi 7

航空航天与国防

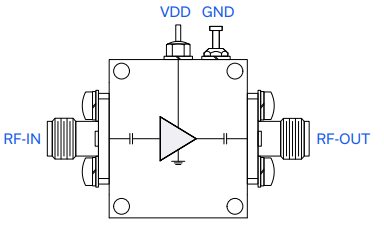

功能图

【MINI】ZVA-503GX+宽带放大器的中文资料

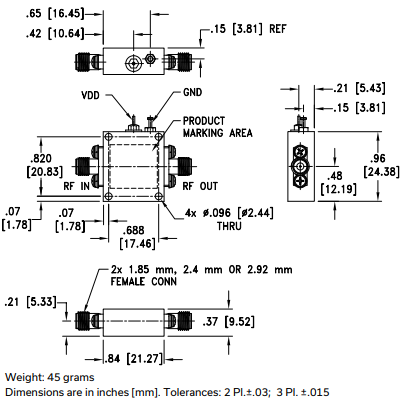

外观尺寸图

【MINI】ZVA-503GX+宽带放大器的中文资料

点击购买：ZVA-503GX+
