【亚德诺】HMC232ALP4ETR射频开关的中文资料

2024/10/15 13:14:32

浏览次数: 7

HMC232A是一款非反射式、SPDT、RF开关，采用砷化镓(GaAs)工艺制造。

HMC232A的工作频率范围为100 MHz至12 GHz，在6 GHz时提供优于1.5 dB的插入损耗和50 dB隔离性能并在12 GHz时提供优于2.5 dB的插入损耗和45 dB隔离性能。HMC232A采用非反射设计，且RF端口内部端接到50 Ω。

HMC232A开关采用−7 V至−3 V的互补负控制电压逻辑线路工作，无需偏置电源。

HMC232A采用24引脚、4 mm × 4 mm LFCSP封装，工作温度范围为-40°C至+85°C。

特性

• 非反射式50 Ω设计

• 低插入损耗

• 1.5 dB（典型值）至6 GHz

• 2.5 dB（典型值）至12 GHz

• 高隔离度

• 50 dB（典型值）至6 GHz

• 45 dB（典型值）至12 GHz

• 高输入线性度

• P0.1dB：28 dBm（典型值，VCTRL = −5 V）

• P1dB：30 dBm（典型值，VCTRL = −5 V）

• IP3：48 dBm

应用

• 测试仪器仪表

• 微波无线电和甚小孔径终端(VSAT)

• 军用无线电、雷达和电子对抗(ECM)

• 电信基础设施

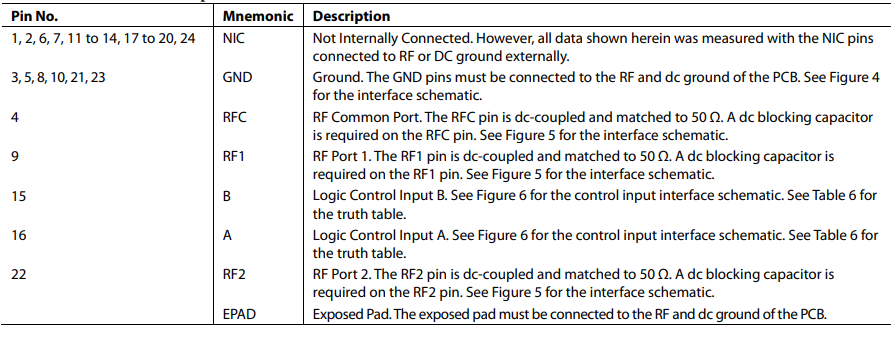

引脚图

接口示意图

点击购买：HMC232ALP4ETR
